1.通过公制栏杆族样板创建起点、转角、终点支柱，并添加材质，命名为“起点终点支柱”。

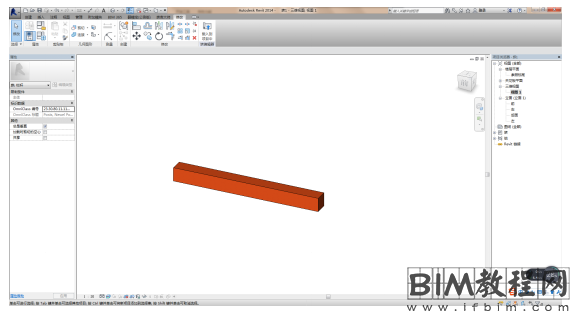

2.通过公制栏杆创建栏杆，并添加材质，命名为“栏杆”。

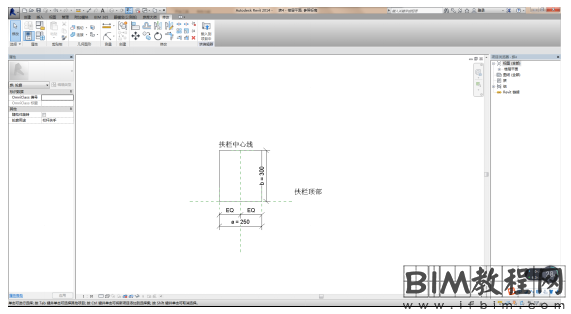

3.通过公制轮廓-栏杆创建扶手，命名为“轮廓 扶手”。
4.新建一个项目，绘制一道栏杆扶手，复制一个新的类型为走道。
5.将载入进来的三个族进行设置。
a.设置扶栏结构非连续的名称、高度、偏移、轮廓族以及材质。

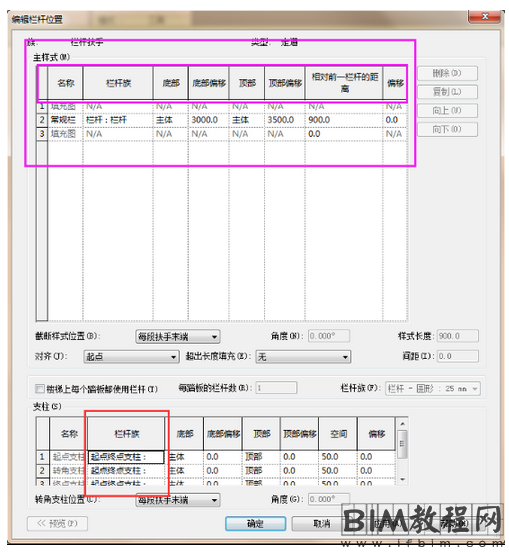

b.设置栏杆位置的主样式。
C.设置支柱为“起点终点支柱”。
d.顶部扶栏高度。
6.直接绘制栏杆扶手，在绘制一个场地，添加一些植物。
