如何创建给排水立管标记族

单专业出图中,经常要对给排水立管进行标注,那我们如何创建一个立管标记族,对立管进行快速标记:

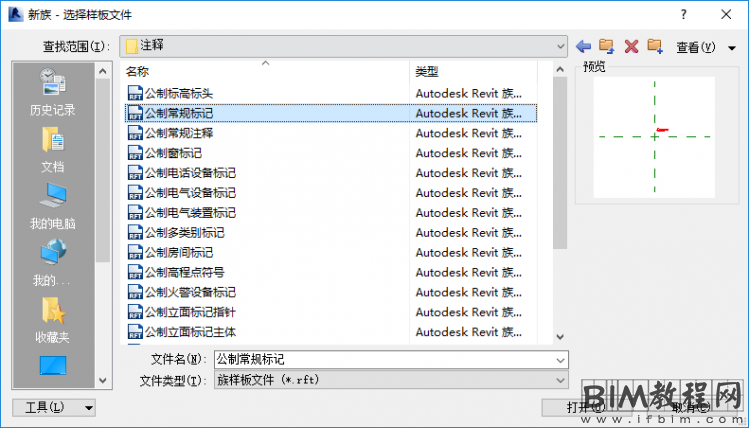

     1.首先要新建一个标记族,打开族样板中的“公制常规标记”,创建立管标记



如何创建给排水立管标记族

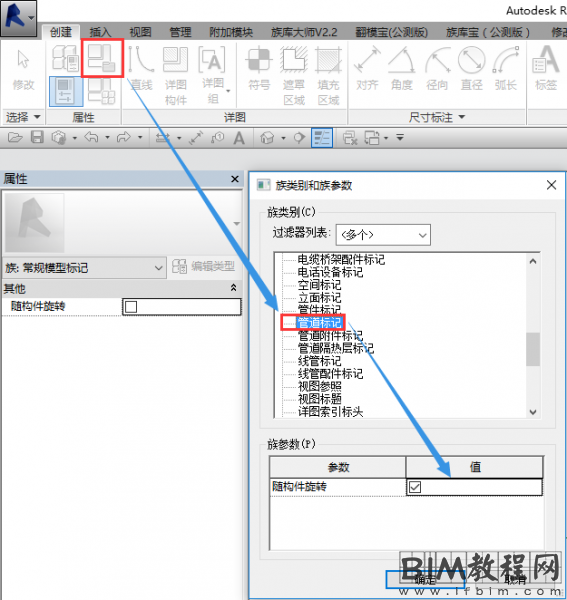

     2.创建标记族类别,选择管道标记,勾选随构件旋转:



如何创建给排水立管标记族

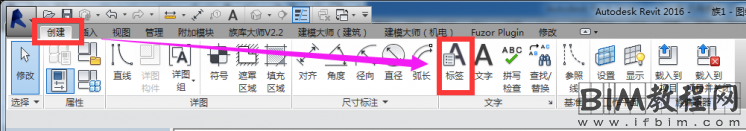

     3.单击创建选项卡中的“标签”命令,在视图中添加标签:



如何创建给排水立管标记族

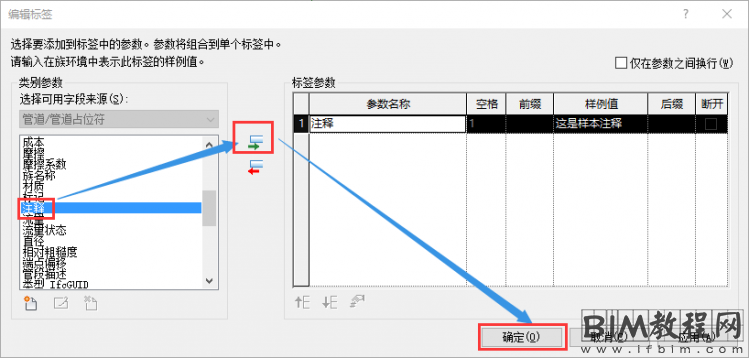

通常情况下,我们对立管的标记是用立管属性中的“注释”来对立管进行标记,那么我们在编辑标签时,就需要添加标签参数为“注释”,单击确定,一个简单的立管编号族就创建完成了:



如何创建给排水立管标记族



打开项目,载入刚刚我们创建好的立管标记族就可以对立管进行标记了。



注意:载入前需要将族样板内已有的红色文字删除。

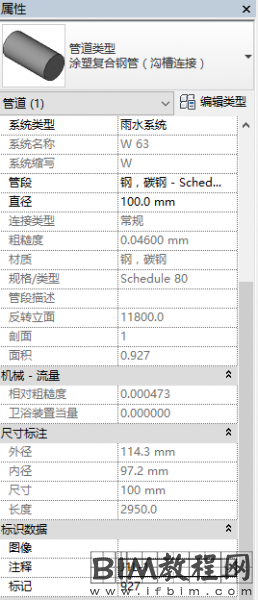

     4.首先我们需要给立管进行添加注释。单击选择立管然后在属性栏内,标识数据列表下注释栏中直接进行注释。



注意:如果在建模过程中我们为立管添加了注释,就可以直接标记,如果没有添加,那我们需要给所要标记的立管添加一个注释再进行标记。



如何创建给排水立管标记族

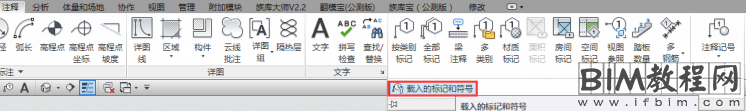

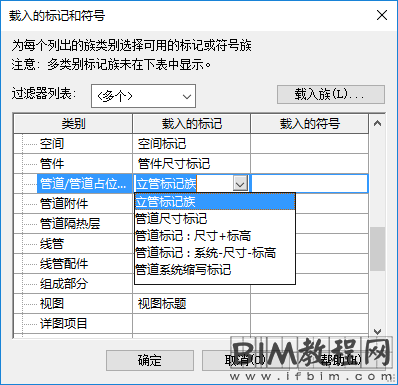

     5.接下来为创建的标记族指定标记类别。在注释选项卡下找到“标记”菜单,点击下拉箭头,选择“载入的标记和符号”,在弹出的对话框中将我们创建的标记族指定给管道/管道占位:



如何创建给排水立管标记族

如何创建给排水立管标记族

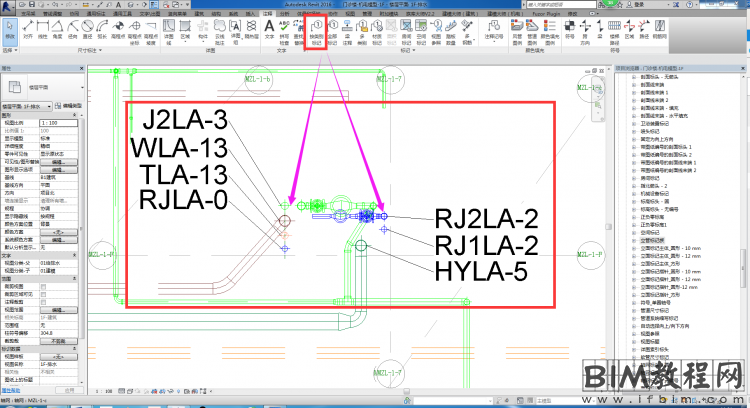

     6.现在我们就可以直接选择注释选项卡中的“按类别标记”命令,移动鼠标点击所需要标记的立管,对立管进行标记了:



如何创建给排水立管标记族
