在剖面测量两个管道、桥架的边的距离

我们在绘制机电专业模型的时候经常会遇到需要去测量两个水管、风管、桥架之间的距离,以下是一点小技巧。

1.一般情况下,默认的测距为中心到中心,这点可以从“管理”选项卡中的“捕捉”里面看到。



在剖面测量两个管道、桥架的边的距离

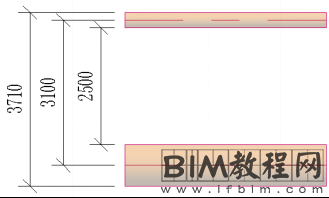

2.你可以根据实际需求调整捕捉时所拾取的位置。所以,当我们绘制两个水管后,想要测量两个水管中心或两边的间距就会很容易。



在剖面测量两个管道、桥架的边的距离



3.风管、桥架也是一样的。



在剖面测量两个管道、桥架的边的距离



在剖面测量两个管道、桥架的边的距离



4.但是,如若我们在剖面测量时,就不是这么轻松了,发现都拾取不到水管的边,只能测量两者中心的距离。



在剖面测量两个管道、桥架的边的距离



5.这种情况下,我们可以在剖面视图中使用快捷键“VV”打开“可见性/图形替换”对话框,选择“模型类别”选项卡下,“管道”选项,点击“管道”前的“+”,将“升、降”前面的“√”去掉。



在剖面测量两个管道、桥架的边的距离



6.这样就可以标注距离了。在选择边时,最好用Tab键切换选择,来选中边缘。



在剖面测量两个管道、桥架的边的距离



7.风管、桥架,也一样可以用这种方法标记。



在剖面测量两个管道、桥架的边的距离



8.风管调整后,其中心线就会消失了,这样就可以标注了。



在剖面测量两个管道、桥架的边的距离



9.电缆桥架与风管类似,当把“升、降”前的“√”去掉后,截面同样会发生改变。



在剖面测量两个管道、桥架的边的距离
