Revit中建立电力系统时出现无可选择配电盘情况的处理方法

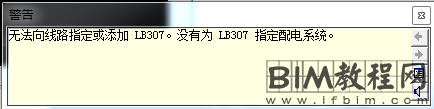

      有时候在建立电力系统中,有时候会出现警告:无法向线路指定或者添加配电箱,没有为配电箱指定系统。



Revit中建立电力系统时出现无可选择配电盘情况的处理方法

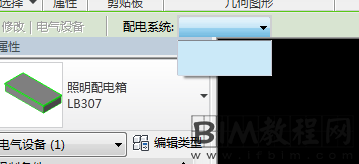

在选中配电箱时,配电系统的下拉菜单中没有可以选择的配电系统。



Revit中建立电力系统时出现无可选择配电盘情况的处理方法



造成这样的情况,可能的原因有以下几种:

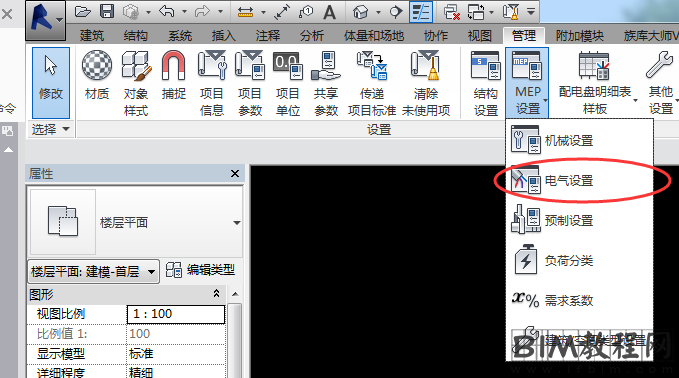

1.查看项目是否添加你所需要的配电系统。点击管理→MEP设置→电气设置。



Revit中建立电力系统时出现无可选择配电盘情况的处理方法

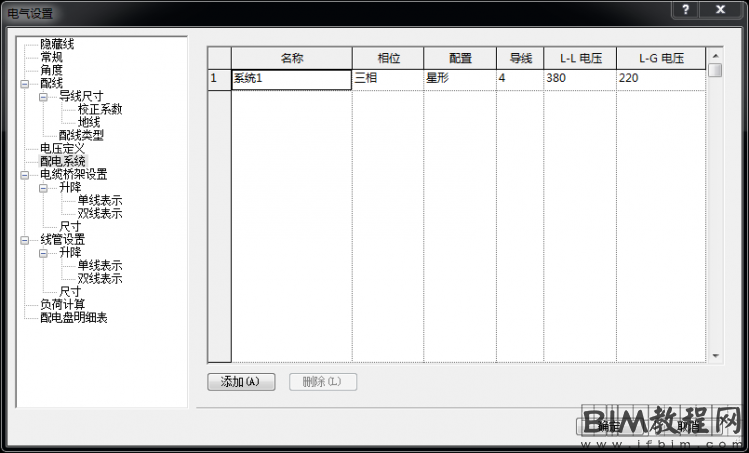

2.点击配线下的配电系统选项,添加或者复核你所需要的配电系统。



Revit中建立电力系统时出现无可选择配电盘情况的处理方法

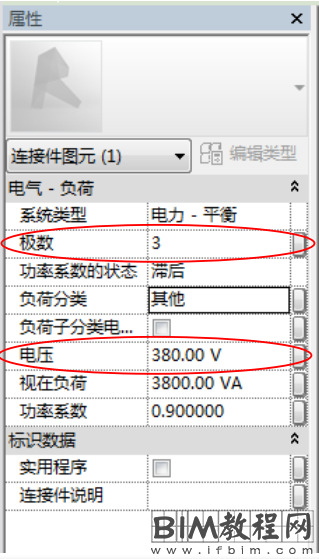

3.在确认已经添加和复核完配电系统时,查看你的电箱或者设备是否添加了电气连接件,如果没有需要手动添加连接件,并将系统类型设置成为相对应的系统类型,对于电力系统来说,电压和极数必须与你在MEP设置中配电系统中设置的一致。



Revit中建立电力系统时出现无可选择配电盘情况的处理方法

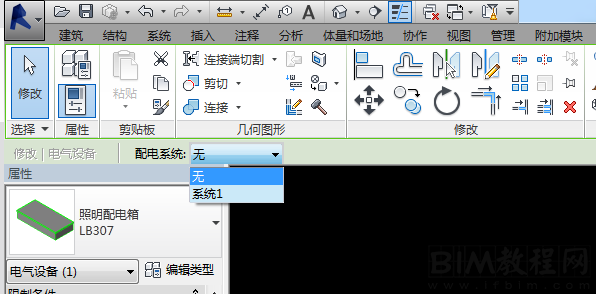

4.这样载入到项目选中电箱就有可选择的配电系统了。



Revit中建立电力系统时出现无可选择配电盘情况的处理方法
