Revit中管道交叉时管道显示样式的设置?

       当我们绘制不同高度的管道在平面图同一位置交叉时，下方的管道通常要设置成隐藏线，以表达管道的高低关系。

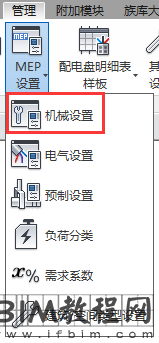

       单击“管理”选项卡“设置”面板下，“MEP设置”下拉菜单下的“机械设置”。

       2.在弹出的“机械设置”对话框中，选择左侧的“隐藏线”，右侧的“绘制MEP隐藏线”可以控制管道的显示样式。

       3.如果视图中的管道是为双线模式，可以通过调整“线样式”、“内部间隙”和“外部间隙”来修改双线管道的显示样式。

       4.如果视图中的管道是为单线模式，可以通过调整“单线”来修改单线管道的显示样式。

       5.“机械设置”中的隐藏线特指“MEP隐藏线”，不同于视觉样式中的隐藏线。其中，“MEP隐藏线”是针对MEP对象，允许用户设置被隐藏对象的特殊显示效果。MEP隐藏线主要应用于二维视图，不会应用到三维视图中。而视觉样式中的隐藏线则是针对视图中所有的对象，可以设置成“隐藏线样式”或“线框样式”。
