在Revit中如何创建弧形的嵌套幕墙

       在Revit中,可以绘制弧形或者圆形的系统墙,那么如果要绘制弧形的幕墙,那么怎么绘制呢?接下来为大家介绍绘制弧形幕墙的方法。幕墙自带功能是自动嵌入,这时可以在系统墙的基础上来嵌入弧形幕墙,当然,弧形的幕墙弧度是根据系统墙的弧度来定义的。

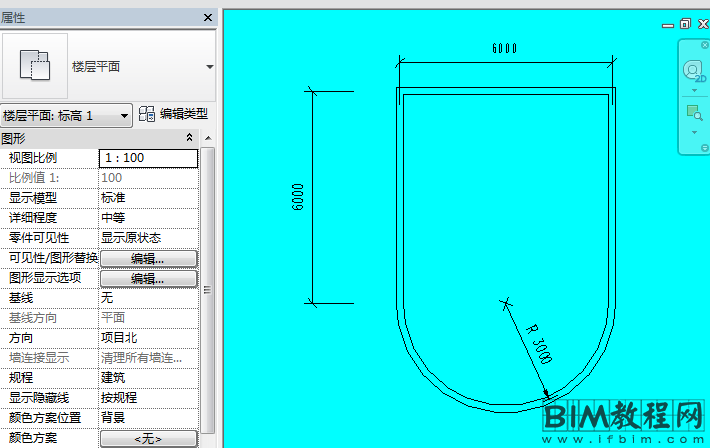

       1、新建一个项目,绘制一个长度6M,宽度6M,高度为3.5M,半径为3M的一个模型,如图所示。



在Revit中如何创建弧形的嵌套幕墙

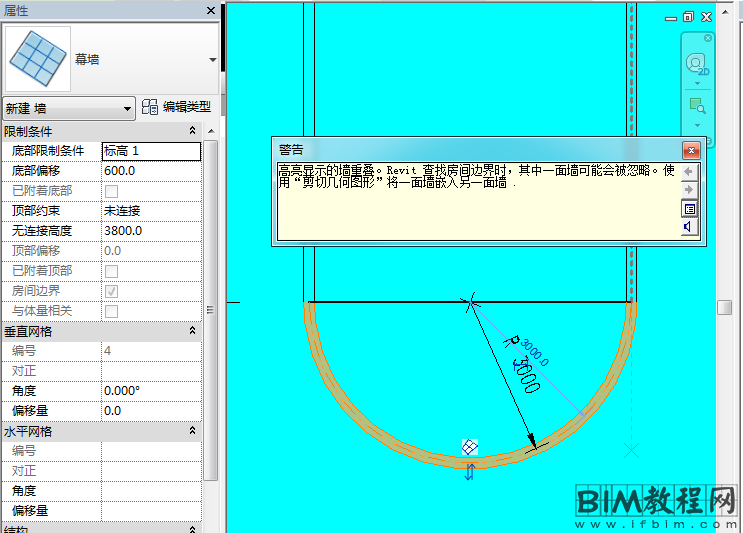

       2、再用幕墙把弧度墙绘制出来,这时会出现一个警告提示,不要理,因为墙重复的原因,如图所示。



在Revit中如何创建弧形的嵌套幕墙

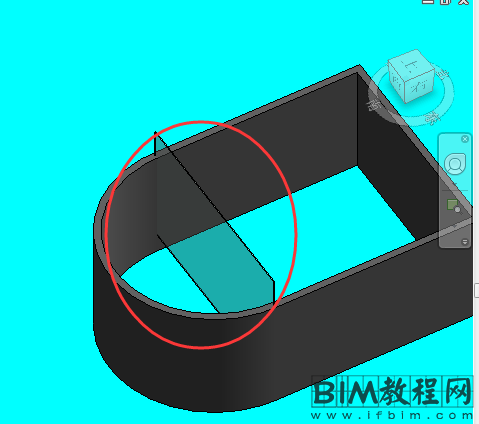

       3,绘制完之后,虽然是按照弧度来绘制的幕墙,但是在三维视图中看到的依然是一面直的幕墙,如图所示。



在Revit中如何创建弧形的嵌套幕墙

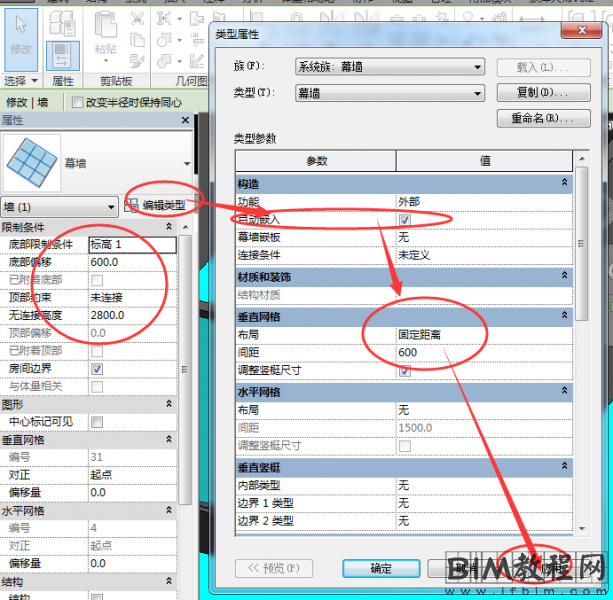

       4,这时选择幕墙,改下它的标高,然后再进入属性类型中,进行对应的设置,如图所示。



在Revit中如何创建弧形的嵌套幕墙



在Revit中如何创建弧形的嵌套幕墙

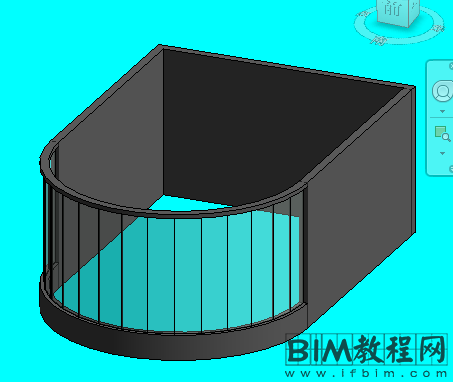

       在设置里自动嵌入选项一定要勾选,以保证幕墙能够自动剪切重复的墙体,其次,也是重要的一点,要对幕墙进行网格的划分,这里可以手动添加网格线或者按照垂直和水平网格的划分,这里选择了固定距离的划分方式。

       意义:通过学习上述讲解,解决了在有些项目中需要绘制的曲面幕墙,方便建模。
