如何快速建异型装饰墙(或踢脚线)

       在Revit用墙建模中,墙底部常常有踢脚线(或者异型装饰墙),如图所示该装饰墙三部分,如还用建筑菜单中墙中墙饰条做,影响工作进度还容易在标高上出错。

如何快速建异型装饰墙(或踢脚线)

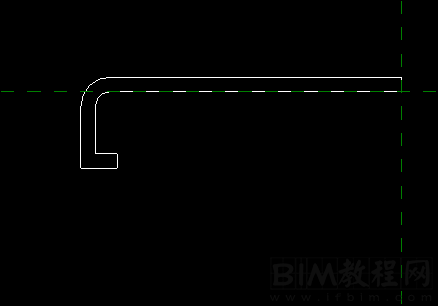

1、使用公制轮廓样板绘制出图纸中样式轮廓族,并另保存到桌面,如图所示。

 如何快速建异型装饰墙(或踢脚线)如何快速建异型装饰墙(或踢脚线)



2、选择“建筑”选项卡下“墙”命令,点击墙属性面板中“编辑类型”,弹出“类型属性”对话框,点击“构造”下“结构”栏中的“编辑”命令,如图所示。

       如何快速建异型装饰墙(或踢脚线)

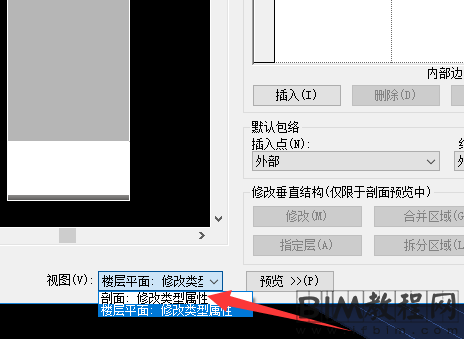

3、打开“预览”,选择“视图”为“剖面:修改类型属性”,如图所示。

      如何快速建异型装饰墙(或踢脚线)



4、点击“修改垂直结构”中的“墙饰条”,将之前准备好的两个轮廓族载入到项目中并添加,并添加材质,如图所示。

           如何快速建异型装饰墙(或踢脚线)



5、最终效果,如图所示。

       如何快速建异型装饰墙(或踢脚线)



意义:通过学习上述文章,可以学习到异形构造,例如装饰踢脚线、异形装饰墙等的或创建,也学会了通过创建轮廓族来创建不同造型的轮廓。
