Revit如何将环网中的立管标注为多个管道系统

       在做项目过程中,连接在环网上的管道分为很多个管道系统,比如消火栓管道,但是在Revit中相互连接的管道只能为一个管道系统,可以通过一些变通的方法,将环网上的管道拆分为多个系统。

       1、转到三维视图中,如图所示。



Revit如何将环网中的立管标注为多个管道系统



       2、选中其中一个立管,使用拆分命令,将其拆分为两段完全不相干两段管,如图所示。



Revit如何将环网中的立管标注为多个管道系统



       3、使用“对齐”命令,是两段管道假接到一块,如图所示。



Revit如何将环网中的立管标注为多个管道系统

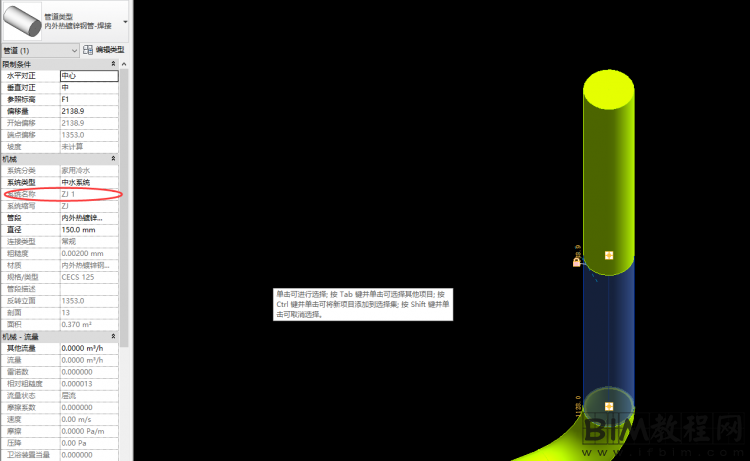

       4、此时管段的系统名称已经与环网不同,如图所示。



Revit如何将环网中的立管标注为多个管道系统



Revit如何将环网中的立管标注为多个管道系统



       5、通过“视图”选项卡中的“系统浏览器”,如图所示。



Revit如何将环网中的立管标注为多个管道系统



       6、根据自己的需求,选中系统浏览器中的对于的管道系统,将其名改为需要的名称,这样标注的时候就会标注出与环网管道系统不一样的系统名称了,如图所示。



Revit如何将环网中的立管标注为多个管道系统



       意义:通过学习上述文章,通过使用拆分命令,再使用对齐命令将其对齐,既可近似显示连接,又可以标注不痛的系统。
