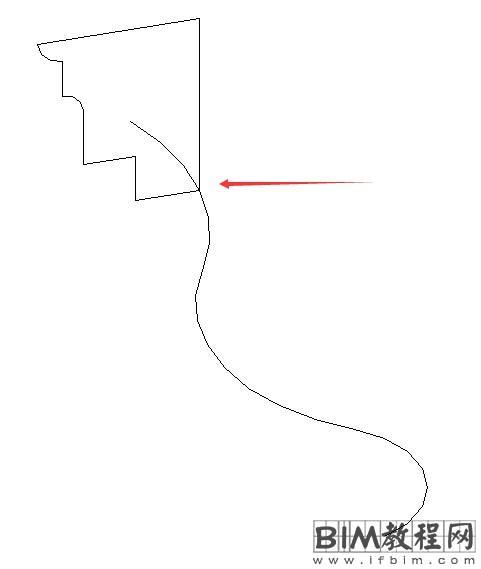

创建族时放样命令由路径及轮廓组成，轮廓与路径成垂直关系。如下图所示，当路径较为曲折时，绘制轮廓较为不便。

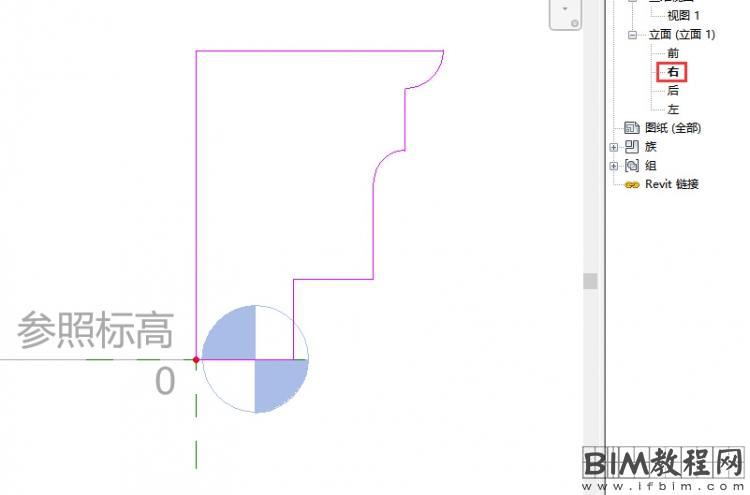

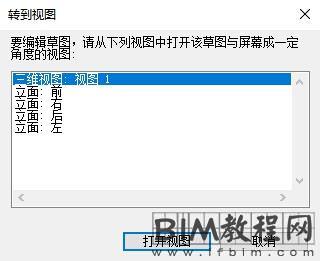

完成路径创建轮廓时没有一个平行于轮廓面的平面供使用，如图所示。

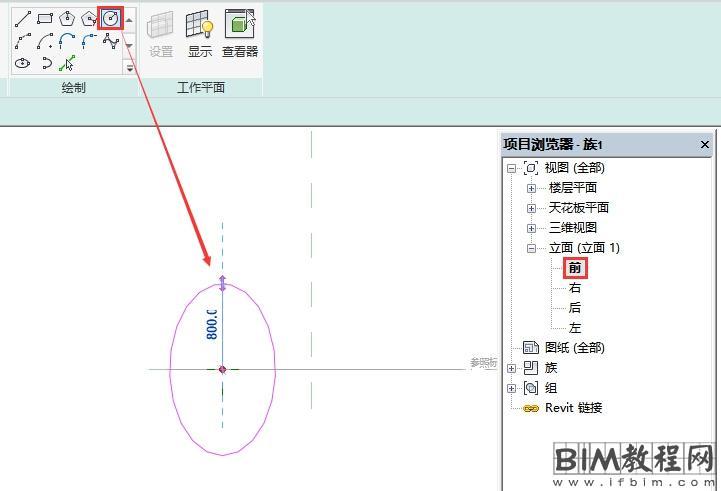

例如使用前立面视图绘制轮廓，绘制圆形，在前视图会有一定的变形，画出来像个椭圆，如图所示。

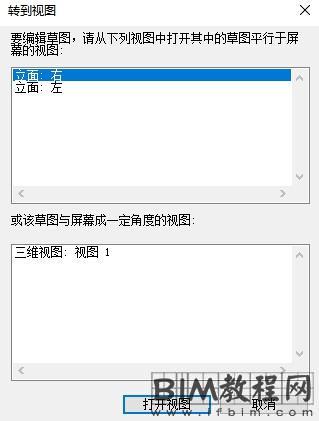

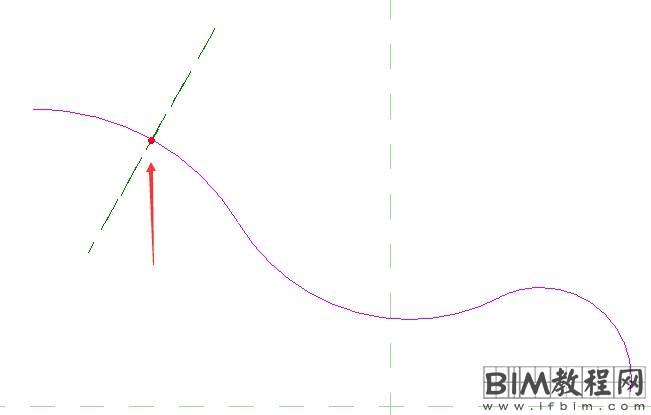

切换到三维视图，与工作平面平行的面也同样不好找，如图所示。

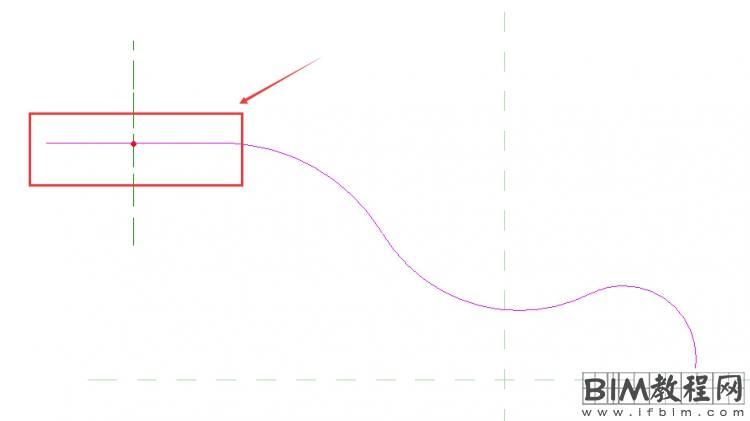

这里建议大家碰到这样的情况，在绘制需要的路径前，先绘制一个平行于现有平面的路径，如图所示。

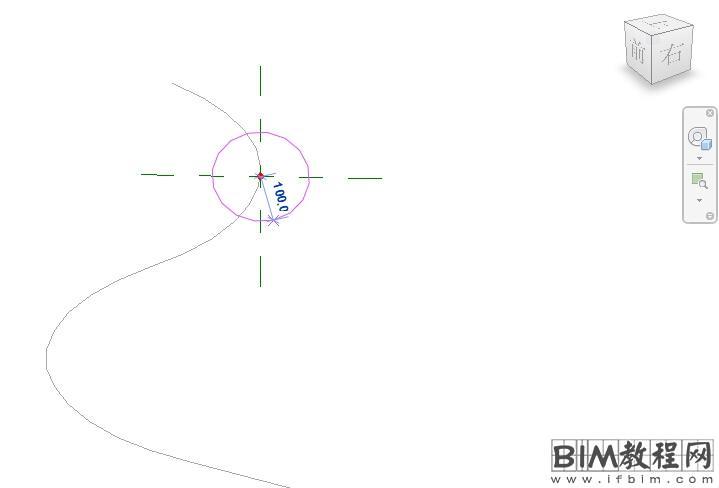

完成后再绘制轮廓，便可跳转到与之垂直的平面，如图所示。

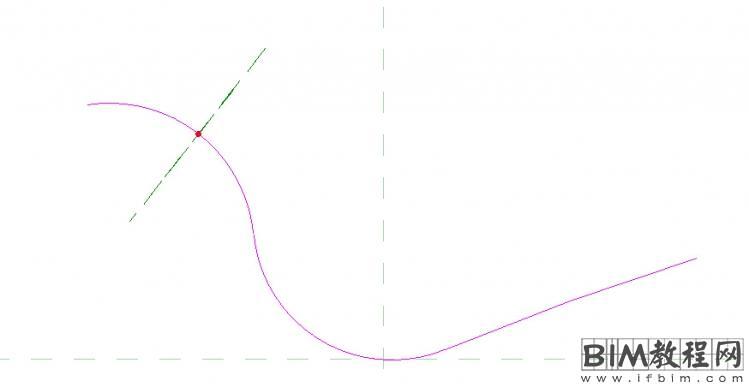

创建对应轮廓，如图所示。
完成轮廓编辑后，先不要完成放样命令，切换至“绘制路径”，如图所示。
将第一根路径去除，带有轮廓的工作平面便会自动传递到下一根路径上，之后完成放样命令即可，如图所示。
