Revit如何在同一个模型文件内创建多种族类型

       通过“族类型”工具,可以为族创建多个类型(尺寸),要执行此操作,尺寸标注必须添加标签,创建多种类型需要修改参数值。

       1、打开Revit软件,单击“公制常规模型”样板文件,如图所示。



Revit如何在同一个模型文件内创建多种族类型



       2、通过“创建”选项卡的“拉伸”工具,创建一个YBd预装式变电站族,并添加相应参数,族命名为“YBd预装式变电站外形及布置”,如图所示。



Revit如何在同一个模型文件内创建多种族类型



Revit如何在同一个模型文件内创建多种族类型



Revit如何在同一个模型文件内创建多种族类型



Revit如何在同一个模型文件内创建多种族类型



       3、点击“创建”选项卡的“属性”面板选择“族类型”,按要求在同一个模型文件内创建4种族类型,打开“族类型”对话框新建类型,类型名称(Y)为:YBd预装式变电站外形一,如图所示。



Revit如何在同一个模型文件内创建多种族类型

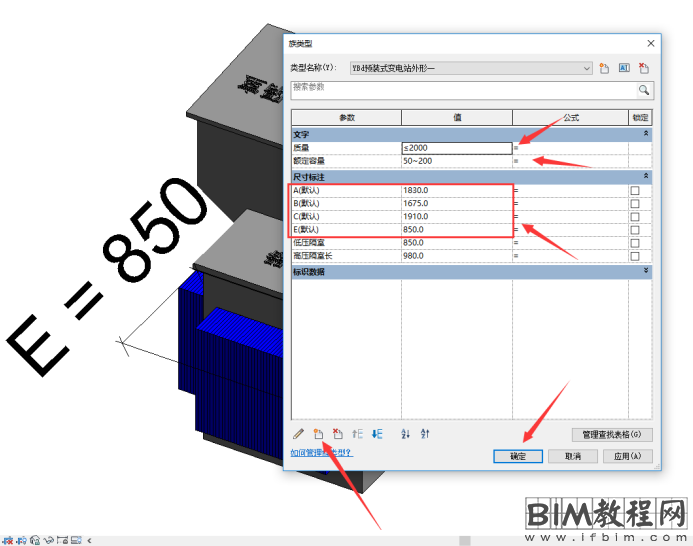

       4、在“族类型”对话框中,为“YBd预装式变电站外形一”类型名称输入相对应的额定容量和质量,如图所示。



Revit如何在同一个模型文件内创建多种族类型

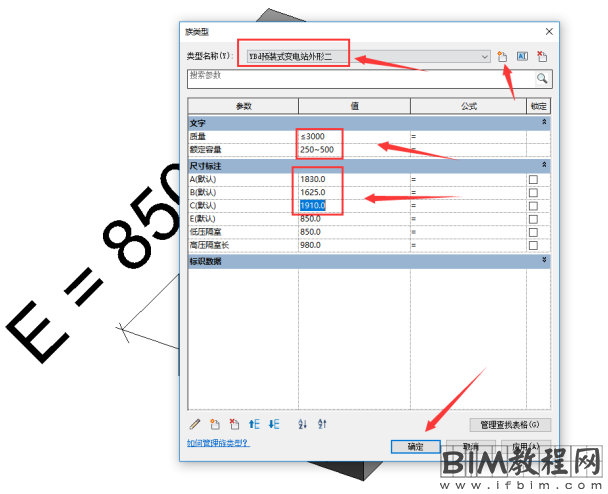

       5、重复2和3步骤,依次创建其它种族类型,类型名称分别命名为“YBd预装式变电站外形二”、“YBd预装式变电站外形三”和“YBd预装式变电站外形四”等,如图所示。





Revit如何在同一个模型文件内创建多种族类型

Revit如何在同一个模型文件内创建多种族类型



       意义:通过学习上述文章,可以在Revit里同一个模型文件创建多种族类型,每个族类型里面都有一组属性(参数),其中包括带标签的尺寸标注及其值,也可以为族的标准参数(例如材质、模型、质量及其**商等)来添加参数值。
