Revit管道开口的查找及管帽的添加

       在Revit中进行管道建模的时候,如若管道在开放状态时,需要找到开放端口并为其添加管帽,如图所示。那么接下来讲解如何快速找到开放端口,并添加管帽。



Revit管道开口的查找及管帽的添加

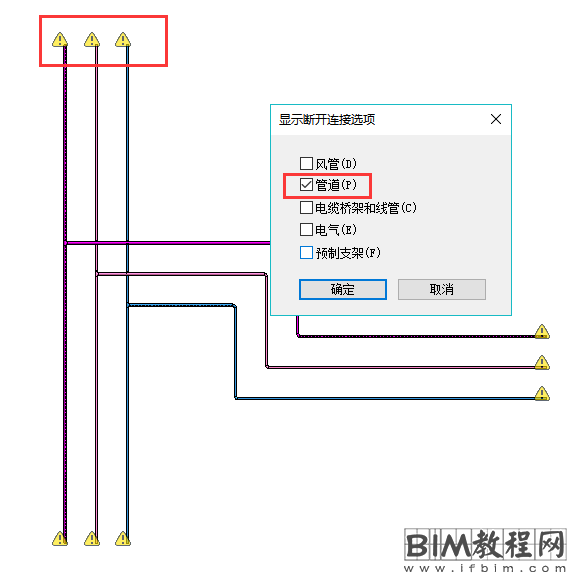

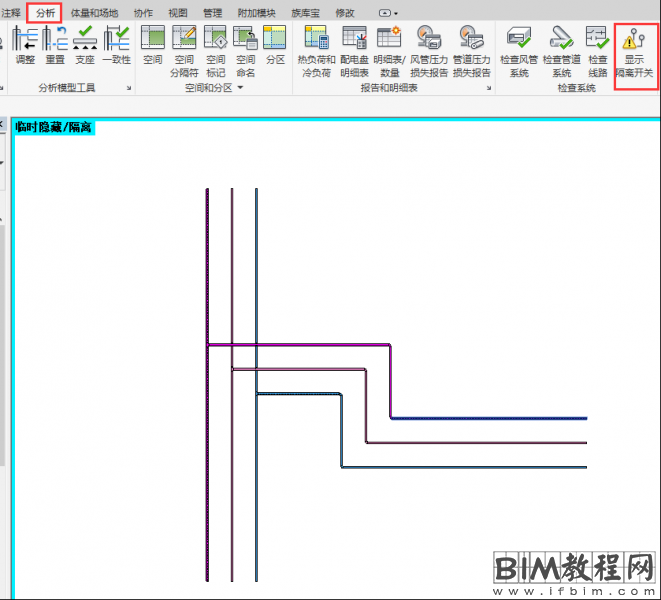

       1、首先需要在众多管道中找到处于开放状态的管道,先框选本楼层平面的所有管道,选择分析选项卡中的显示隔离开关。弹出对话框,选择需要检查的管道类型,如“管道”,确定之后将会在开放的管道末端显示警告标志,如图所示。



Revit管道开口的查找及管帽的添加



Revit管道开口的查找及管帽的添加



       2、接下来为管道末端添加管帽。选择管道,在属性面板中查看管道的类型名称,然后在项目浏览器中,找到管帽相关族,将其中一个管帽族的类型进行复制并将类型名称改为与管道类型名称对应,如图所示。



Revit管道开口的查找及管帽的添加



Revit管道开口的查找及管帽的添加

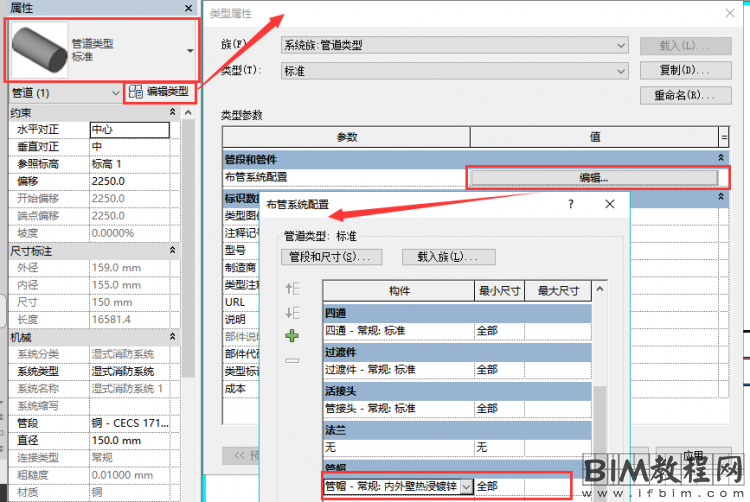

3、选择管道,在属性面板中的编辑类型里的布管系统配置进行编辑,将管帽类型选择为上面创建的类型,如图所示。



Revit管道开口的查找及管帽的添加



4、最后框选需要添加管帽的管道,在修改选项卡中点击“管帽开放断点”命令,对管道末端批量添加管帽,如图所示。



Revit管道开口的查找及管帽的添加



Revit管道开口的查找及管帽的添加



       意义:通过学习上述文章,可以使用“显示隔离开关”命令,快速找到管道开放端口,并配合管帽命令为其添加管帽,简便而快捷。
