运用Dynamo快速标记幕墙嵌板

       Revit中一些原生的命令重复性多,会造成时间的大量浪费。Dynamo和Revit配合使用的话会大大减少工作重复度,提高效率的同时减少时间的投入。接下来给大家介绍一种方式:用Dynamo快速标记幕墙嵌板。

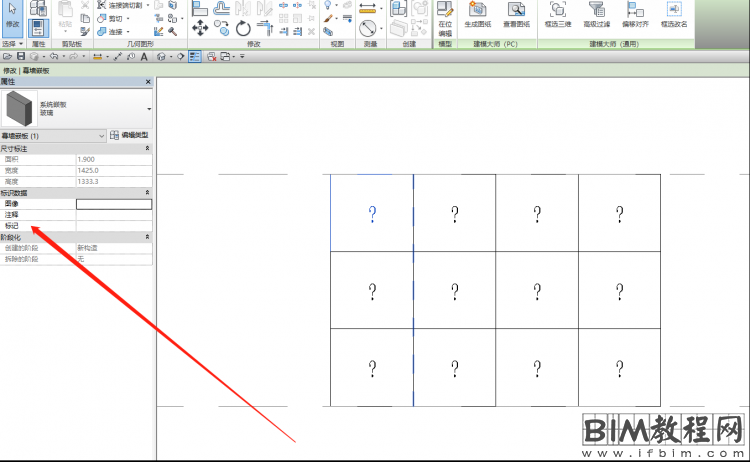

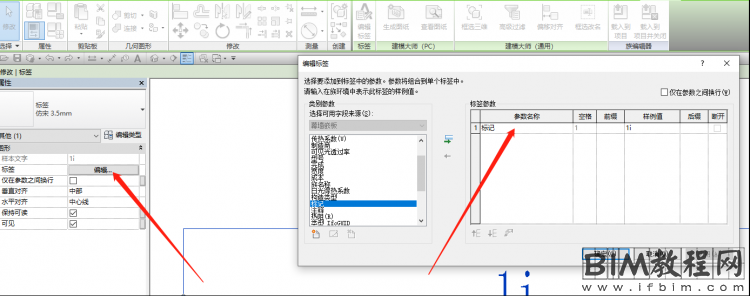

       1、准备工作:新建一面幕墙,用“注释”命令下的“全部标记”标记幕墙嵌板,然后修改“标记族”的标签参数为“标记”,如图所示。



运用Dynamo快速标记幕墙嵌板



运用Dynamo快速标记幕墙嵌板



       2、在Revit中打开Dynamo,新建一个项目文件。做节点按照类别选择Revit中图元(幕墙嵌板)。

       Revit-selection-All Elements of Category:选择项目同一类型,活动文档的所与图元Revit-selection- Categories:所有内置的类别



运用Dynamo快速标记幕墙嵌板



       3、做节点识别Revit中“标记”参数。

       文字节点String,输入“标记“

       Revit-Elements- SteparametrerByName:设置一个图元参数



运用Dynamo快速标记幕墙嵌板

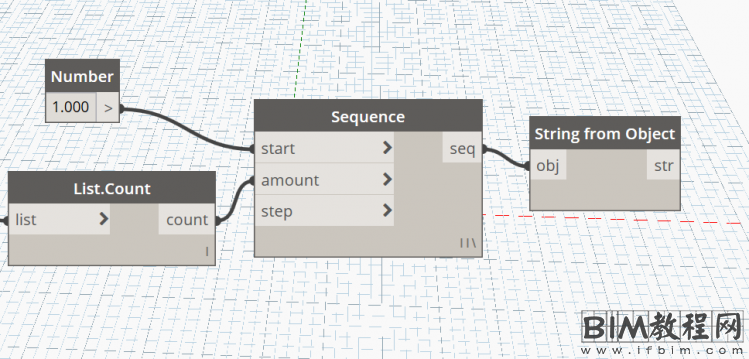

       4、做节点让嵌板数从1开始依次排列。

       搜索Number:创建数值,输入1

       list Count :返回储存于给定列表的顶部

       Sequence:创建一个数字序列

       String from Object:将对象转化为字符串



运用Dynamo快速标记幕墙嵌板

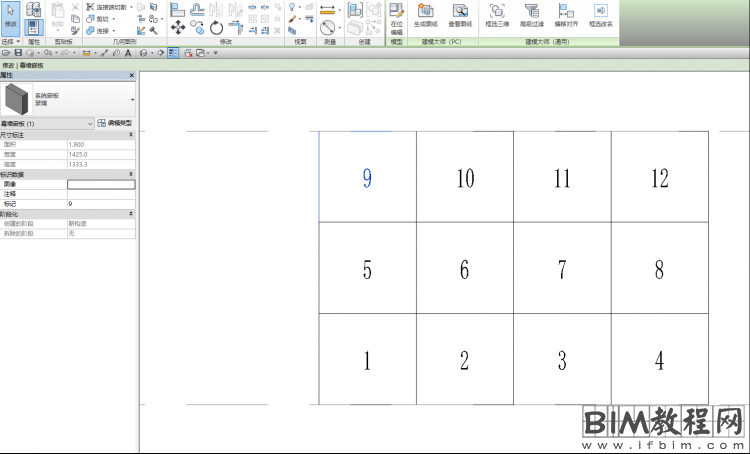

       5、将做好的节点合理连接,如图所示,即可在Revit中实时显示幕墙嵌板的标记数字。



运用Dynamo快速标记幕墙嵌板



运用Dynamo快速标记幕墙嵌板



       意义:Dynamo和Revit配合使用可以通过软件自动计算,达到想要的目的。当然首先得理解每个节点的作用及意义才能更好地运用这个功能。
