3.2.标高和楼层
本节的重点是要学员掌握标高，之所以把楼层和标高一起放进来说是便于大家理解。
- 认识标高

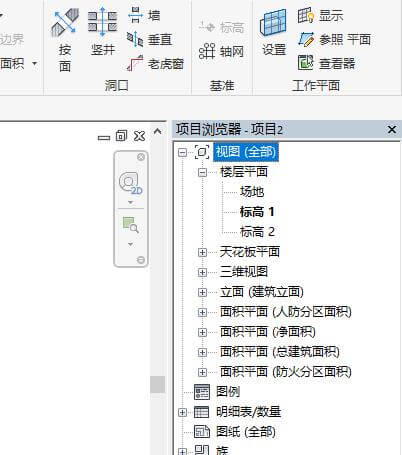

打开我们新建的项目，可以看到项目浏览器中有“楼层平面”，点开“楼层平面”

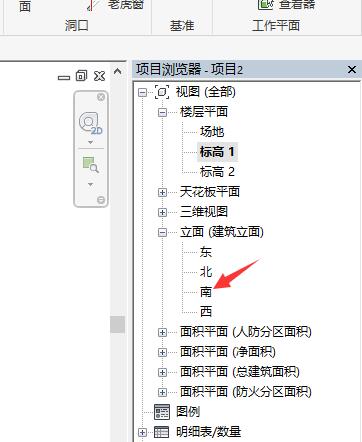

我们可以看到“楼层平面”中系统有自带的“场地、标高1、标高2”这三个楼层平面，我们打开项目浏览器中的“立面”-“南立面”(也可以是其他立面)。

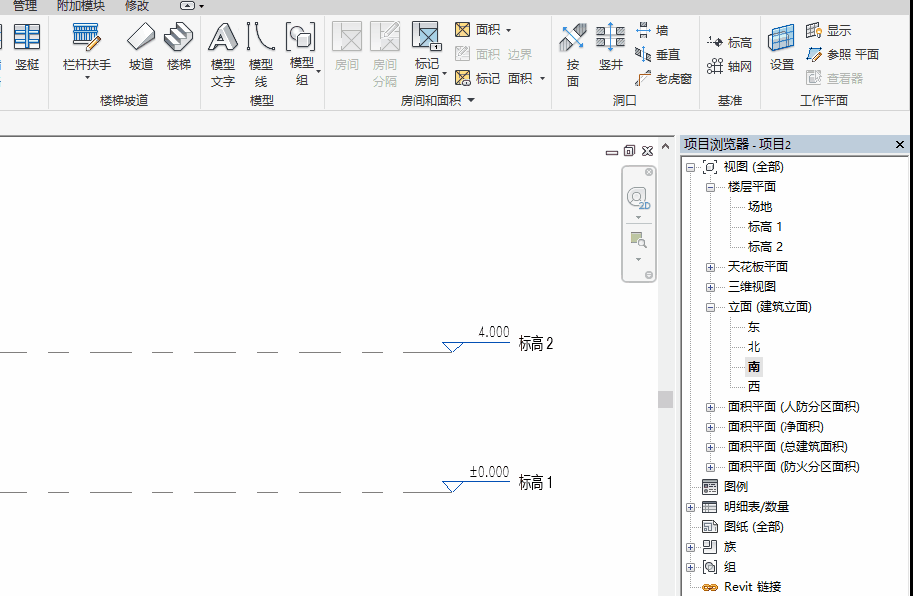

点开之后，我们可以看到立面上有标高1和标高2这两个标高，那么我们这里的标高线和楼层平面中的标高有没有关系呢？我们用“标高”功能绘制了一个新的标高“标高3”，可以看到楼层平面中也出现了对应的“标高3”，也就是说这两者是一一对应的，但是有时候新建了标高，在楼层平面里却没有显示，这个问题我们留在后面的“平面视图”的章节中讲。
- 创建标高
Revit的标高创建必须在立面视图中创建，创建的办法主要有“新建”、“复制”、“阵列”的方式创建。
- 新建

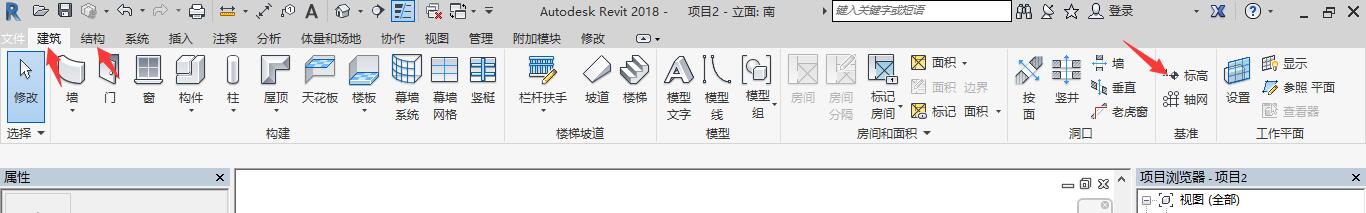

新建轴网需要在在“建筑”或者“结构”的菜单下，找到标高

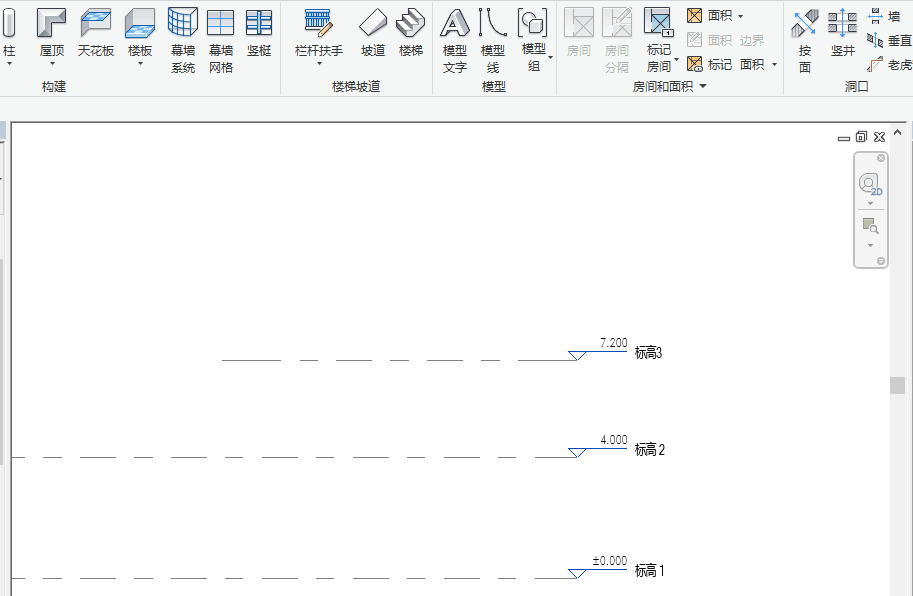

点击“标高”，在立面视图上绘制标高即可
- 复制
把现有的轴网通过复制的办法创建新的标高

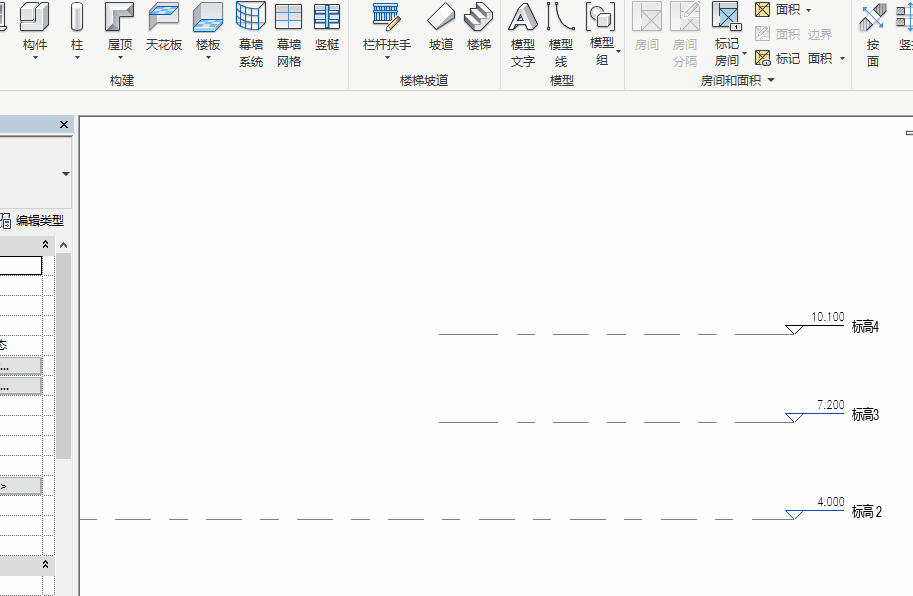

- 阵列
把现有的轴网通过阵列的办法创建新的标高
但是这时候我们发现通过复制和阵列的标高在楼层平面上没有显示
给大家先给一个提示，找不到的楼层平面我们可以在【视图】-【平面视图】-【楼层平面】中找到，大家可以自己尝试找一下。
