Revit创建楼梯的小技巧

一、命令概述

楼梯在建筑物中作为楼层间垂直交通用的构件。用于楼层之间和高差较大时的交通联系。在设有电梯、自动梯作为主要垂直交通手段的多层和高层建筑中也要设置楼梯。高层建筑尽管采用电梯作为主要垂直交通工具,但仍然要保留楼梯供火灾时逃生之用。楼梯由连续梯级的梯段(又称梯跑)、平台(休息平台)和围护构件等组成。楼梯的最低和最高一级踏步间的水平投影距离为梯长, 梯级的总高为梯高。在Revit中楼梯的绘制方法有两种①按构件绘制②按草图绘制

二、执行方式

功能区:“建筑”选项卡“楼梯坡道”面板“楼梯”下拉菜单“楼梯(按构件/按草图)”

三、绘制技巧

首先我们一起来看看按构件如何绘制楼梯
第一步:设置楼梯属性

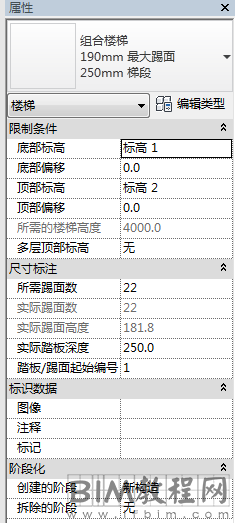

实例属性,如图1Revit创建楼梯的小技巧

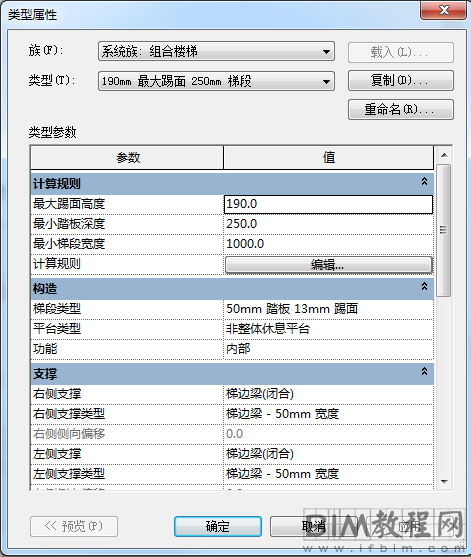

 图 1类型属性:点击属性浏览器下编辑类型进入,在对话框中设置各参数的具体数值,如图2。

                                  图 2第二步:绘制楼梯

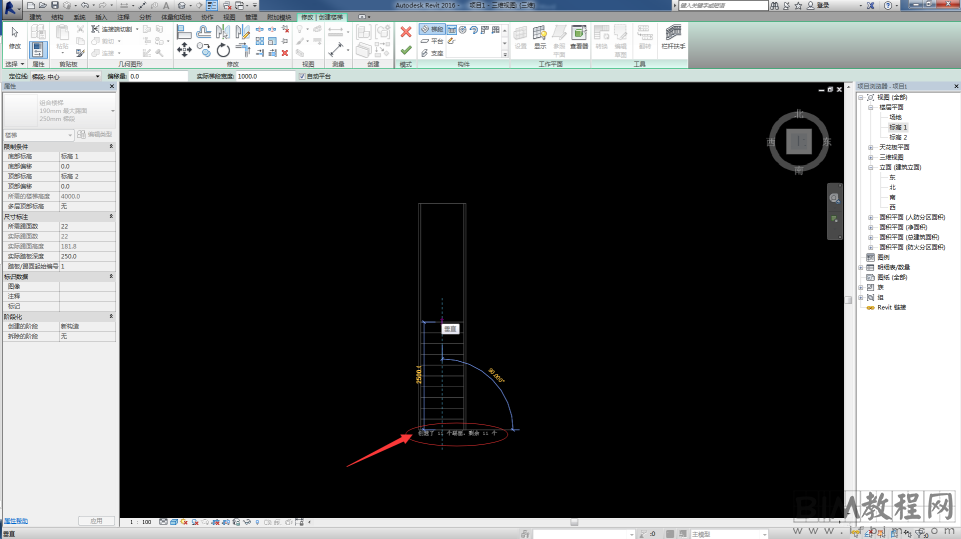

各参数设置完成后,,将鼠标光标移动到绘图区域中的平面视图上,单击楼梯的起始位置,拖动鼠标,这时软件会提示已创建的踢面数和剩余踢面数,如图3

                                        图 3继续拖动,单击本梯段末端位置,完成一段梯段的绘制。
完成一段梯段后继续绘制下一段梯段,直到软件提示已创建多少个踢面,剩余0个,如图4

                                     图 4此时,楼梯由梯段和平台构件组成。

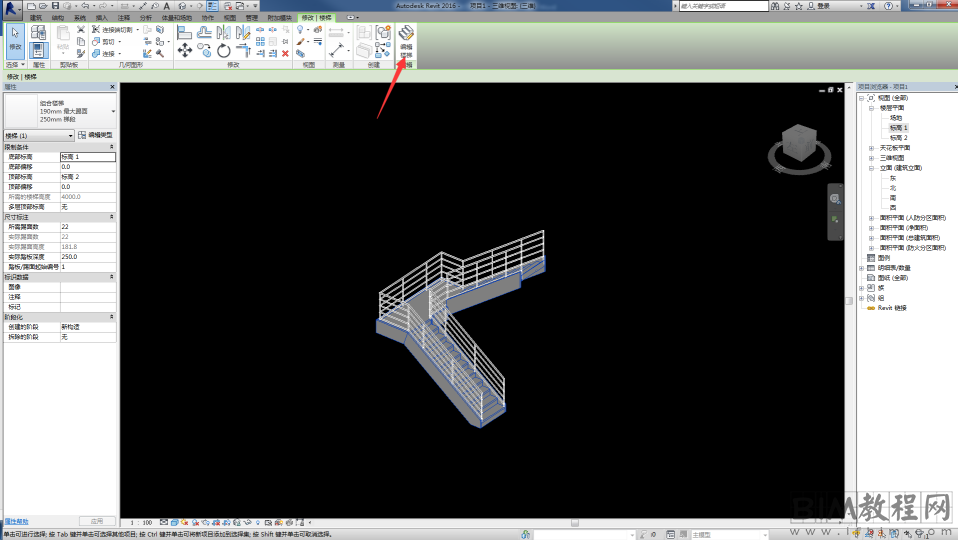

单击完成草图编辑模式,楼梯绘制完成,切换到三维视图中查看。如果需要对楼梯进行修改,可以选中楼梯点击“编辑楼梯”按钮进入草图模式进行修改,如图5

                                     图 5下面我们来看一下按草图绘制楼梯
第一步:设置楼梯属性  同构件楼梯 (详情见图1、图2)
第二步:绘制楼梯
各参数设置完成后,将鼠标光标移动到绘图区域中的平面视图上,单击楼梯的起始位置,拖动鼠标,这时软件会提示已创建的踢面数和剩余踢面数,如图6

图 6继续拖动,单击本梯段末端位置,完成一段梯段的绘制。
完成一段梯段后继续绘制下一段梯段,直到软件提示已创建多少个踢面,剩余0个,如图7

图 7此时,楼梯草图由踢面线和边界线组成,可对踢面线和边界线再次进行编辑。

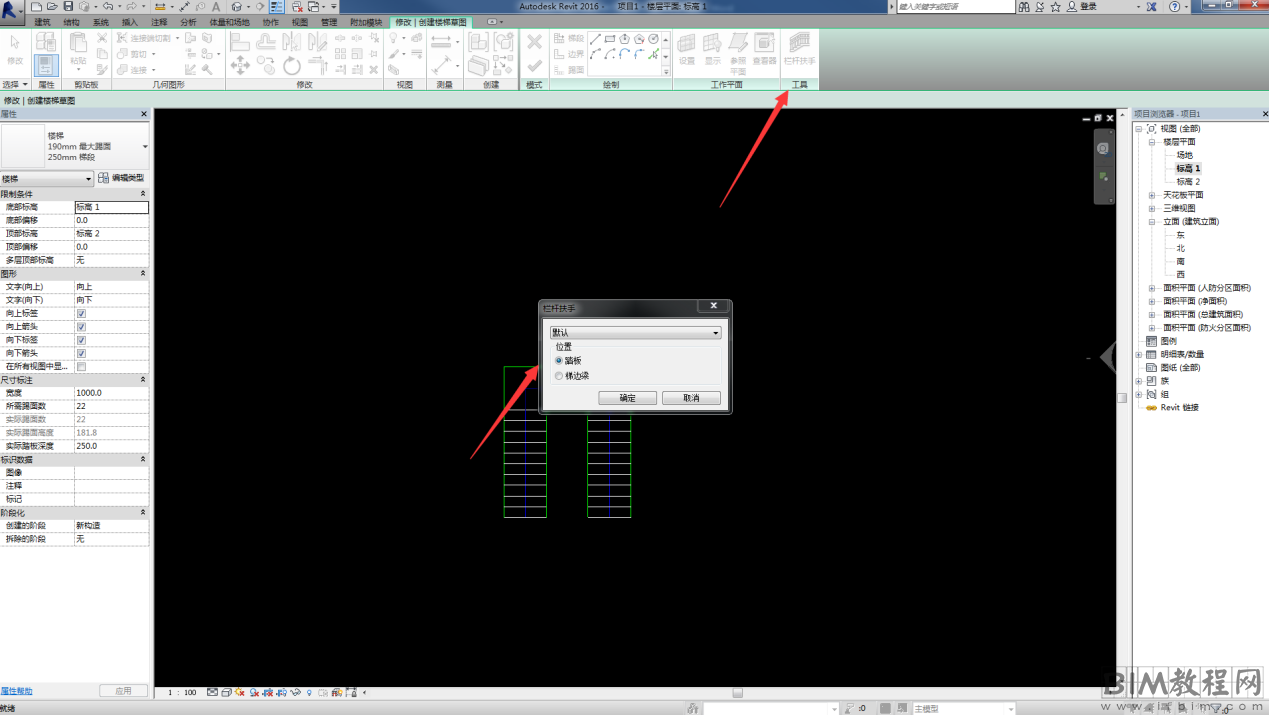

单击“修改”面板中的“楼梯扶手”按钮,在弹出的“栏杆扶手”对话框中设置栏杆扶手的类型和放置位置,如图8

                                        图 8单击完成草图编辑模式,楼梯创建完成,切换到三维视图中查看。
如果依旧想对楼梯进行修改,可以选中楼梯点击“编辑楼梯”按钮进入草图模式进行修改。

以上就是我们Revit中两种楼梯绘制方式的具体方法,相信大家也都了解了。
