利用Revit Server实现广域网Revit协同工作

本教程既有视频教程,也有文字教程,文字为辅,大家可以查看视频教程,细节的文字教程辅助。

教程不但适用于广域网的服务器,同样适用于局域网的服务器。

相信众多BIMer工作者在协同工作的时候有一部分人用自己的电脑做服务器,放Revit的中心文件,这样虽然在局域网访问比较快,但是存在明显的问题。

  1. 大家都在工作的时候,会有频繁的读写操作,服务器的电脑网络和磁盘使用率都比较高,导致电脑比较卡;
  2. 大家不再同一局域网的时候没法协同工作。

本节内容就给大家介绍利用Revit Server实现广域网Revit协同工作,首先我们需要具备一个条件:

  • 广域网服务器一台,并且安装的是Windows Server系统
  • Windows Server推荐2012以上的版本

还有一个需要注意点

  • Revit的版本必须和Revit Server的版本一样,由于Revit不能降低版本,所以大家工作的软件也应该保证为一个版本。
利用Revit Server实现广域网Revit协同工作

一、服务器的配置

我们拿到服务器后一般都会用远程桌面连接。连上服务器后须在在服务器管理器中配置服务器。

利用Revit Server实现广域网Revit协同工作

从一开始一直点下一步,直到在服务器角色里面勾选 应用程序服务器,然后再点下一步

利用Revit Server实现广域网Revit协同工作

我们还是看下面的GIF的操作过程,大家把该勾选的勾选上就可以了。

利用Revit Server实现广域网Revit协同工作

这时候需要等地服务器配置完成,所有安装完成后我们就进入下一个环节。

二、 RevitServer服务器端程序安装

RevitServer的安装就更简答了,和Autodesk的其他软件安装办法都是一样的,我们看下安装过程。首先运行安装软件,弹出来解压界面,点击确定。解压完成后会自动弹出来安装界面。

利用Revit Server实现广域网Revit协同工作

安装界面出来后点击安装

利用Revit Server实现广域网Revit协同工作

接受许可后点击下一步。

利用Revit Server实现广域网Revit协同工作

展开配置界面,全部勾选。选择数据储存目录后点击安装即可

利用Revit Server实现广域网Revit协同工作

等待安装完成

利用Revit Server实现广域网Revit协同工作

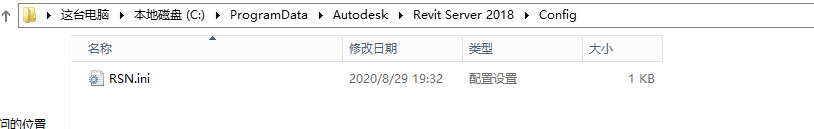

安装完成后,在服务器的C:\ProgramData\Autodesk\Revit Server 2018\Config这个目录下新建一个RSN.ini文件,内容为127.0.0.1。

利用Revit Server实现广域网Revit协同工作
利用Revit Server实现广域网Revit协同工作

再在自己的电脑C:\ProgramData\Autodesk\Revit Server 2018\Config新建一个RSN.ini文件,内容为服务器的ip。

利用Revit Server实现广域网Revit协同工作

到这里改安装的步骤都安装完了,现在我们来测试。

三、测试

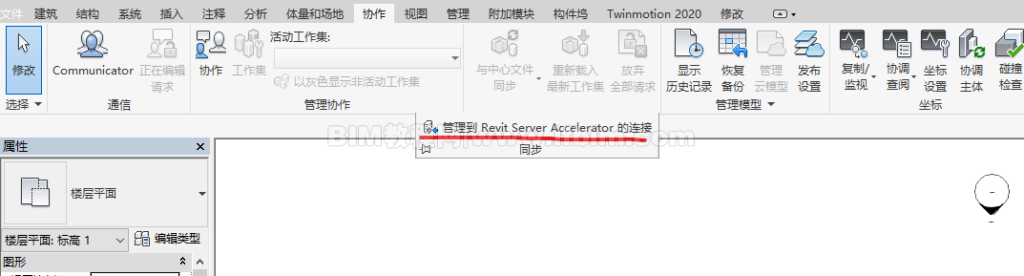

打开Revit,打开协作菜单,点击管理到 Revit Server Accelerator的链接同步。

利用Revit Server实现广域网Revit协同工作

把自己服务器的地址填在输入界面,点击链接,如果一切都正常的话,中间会出现一个绿色的对勾。

利用Revit Server实现广域网Revit协同工作

链接完成之后点击协作,在弹出来的选项卡选选在网络内协作,点击确定。

利用Revit Server实现广域网Revit协同工作

这时候我们在另存为和打开中都可以找到我们的服务器了,其他后续的工作和正常的协同工作也就一样了。

利用Revit Server实现广域网Revit协同工作

四、RevitServerAdmin

我们可以在网页端通过RevitServerAdmin来管理服务器,地址是http://服务器地址/RevitServerAdmin20XX/,比如我们的管理页面如下。

利用Revit Server实现广域网Revit协同工作

这个因为浏览器要装插件才可以读取网页,而且浏览器的版本也有限制,我在文章末尾会给大家分享插件和浏览器,大家也可以在官网查看支持的浏览器版本,自行下载,插件在第一次打开的时候会提示安装插件,大家可以看视频中的介绍。

注:RevitServerAdmin网页端登录没有验证,所以说所有知道地址的人都可以登录,所以大家需要在使用的时候保密自己的IP或者借助其他管理平台对网站设置密码保护。

五、结语

如果想体验Revit Server的小伙伴可以链接如上我的IP,本IP有效期到2020年9月30日,如果服务器过期了还有人想体验,可以在下方留言,我会想办法给大家提供一台的。
