在市政交通建设中如何玩转BIM技术

随着我国经济的发展和城镇化水平的提升,我国城镇人口数量已占据总人口数的 60%。人口的大量涌入给城市的发展建设带来人口膨胀、交通拥堵、环境污染、土地资源紧张等诸多问题。

为了解决城市拥堵问题,全国各大城市利用地铁工程客运量大、安全快速、准时便捷、节能环保的优点,大力推进地铁建设。目前,我国已有 40多个大中城市开通城市轨道交通运营线路,运营线路总长度超过6700km

今天,我们来聊一聊市政交通建设中的BIM技术!

我国地铁建设的大力发展,出现了各种复杂的建筑结构和地铁路线,使得地铁项目面临技术和管理方面的巨大考验

同时随着大数据、物联网、智慧城市等新技术的出现,城市地铁也需满足标准化、集成化、信息化、协同化等新要求

正因为这样,对施工技术提出了新的要求。而BIM技术可以在地铁工程项目全生命周期内实现可视化、精细化、协同化的动态管理,被广泛应用于地铁建设中

北京地铁七号线为例,可以了解BIM在市政交通建设中应用的情况!

工程概况

北京地铁7号线东延01标段,共包含2站2区间,分别为:黄厂村站、豆各庄站、焦化厂站~黄厂村站区间、黄厂村站~豆各庄站区间。

标段西起自焦化厂站(不含)下穿东五环路、上跨南水北调输水管线向东敷设经黄厂村站向东穿越大柳树排水沟、西排干渠、通惠灌渠后到达豆各庄站,标段长为3.25km,工作内容包括车站、区间的土建工程、降水工程及站前广场等

BIM工作室组织结构如下:

注:项目开工初期,为使BIM技术在本项目中发挥最大的作用,项目部单独成立了BIM工作室,主导整个北京地铁7号线项目的BIM工作开展和实施。

BIM技术在项目中的应用

利用BIM技术实现标准化建设本项目利用BIM技术实现三维施工场地布置及立体施工规划,实现标准化建设可视化,形象生动,并能够有效传递标准化建设实施的各类信息,实现绿色信息智能化管理。

同时通过漫游从细部到整个施工区,快速全面了解项目标准化建设的整体和细部面貌。

▼ 焦黄明挖区间三维场地布置模型

在市政交通建设中如何玩转BIM技术

▼ 黄厂村主项目部三维场地布置模型

在市政交通建设中如何玩转BIM技术

▼ 黄厂村车站三维场地布置模型

在市政交通建设中如何玩转BIM技术

▼ 豆各庄车站三维场地布置模型

在市政交通建设中如何玩转BIM技术

利用BIM模型辅助技术管理

现场技术人员根据项目BIM人员建立的三维模型,利用模型上的数据信息进行图纸审核,能及时发现冲突碰撞等设计问题。将BIM模型和施工模拟应用于方案交底、培训汇报,表达更加准确形象,易于理解沟通

在市政交通建设中如何玩转BIM技术

注:运用三维模型进行细节展示,通过施工模拟预演施工过程,形象生动,方便工人理解、操作,提高技术交底质量,指导现场施工。在方案中插入三维模型,逼真直观,解说性更强,便于理解。

▼ 施工模拟

在市政交通建设中如何玩转BIM技术

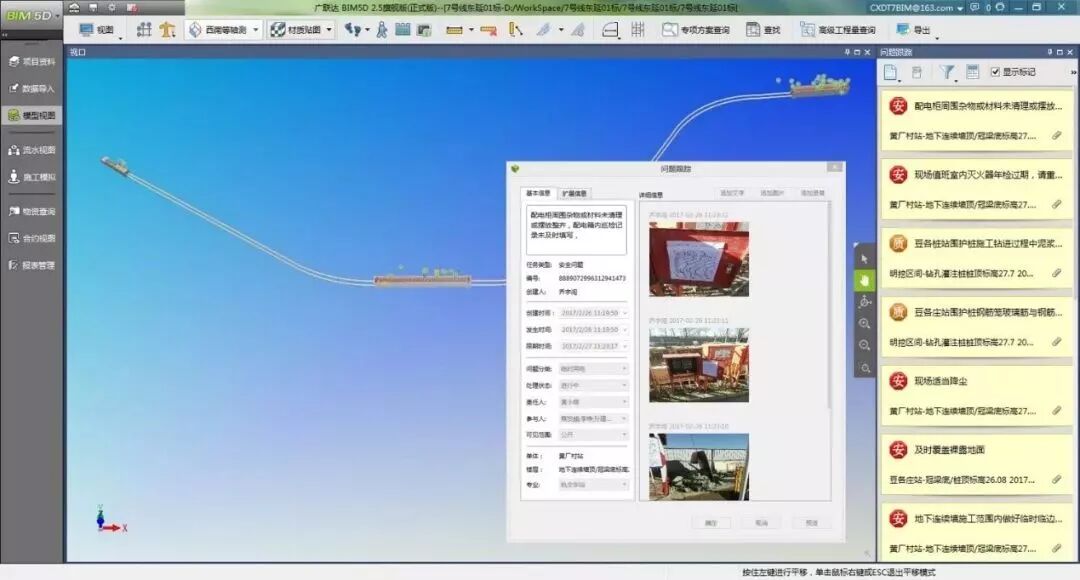

 利用BIM5D平台进行质量、安全问题的跟踪管理

地铁项目是重大民生工程,质量保障是关键。因此,项目为了保证现场施工质量,项目技术部人员需要熟知质量验收标准和要求。

为了让大家时时可以了解这些内容,技术部人员提前在软件中增加了常见质量问题描述和质量检查验收标准内容,方便现场使用

现场日常巡检过程一旦发现问题,会及时记录并同步给其他负责人,并给出整改建议和时间,方便了问题后续的跟踪。

将BIM5D手机端、云端、电脑端和网页端融合在一起,为技术部、安全部的巡查工作、记录工作及汇总反馈工作带来了帮助

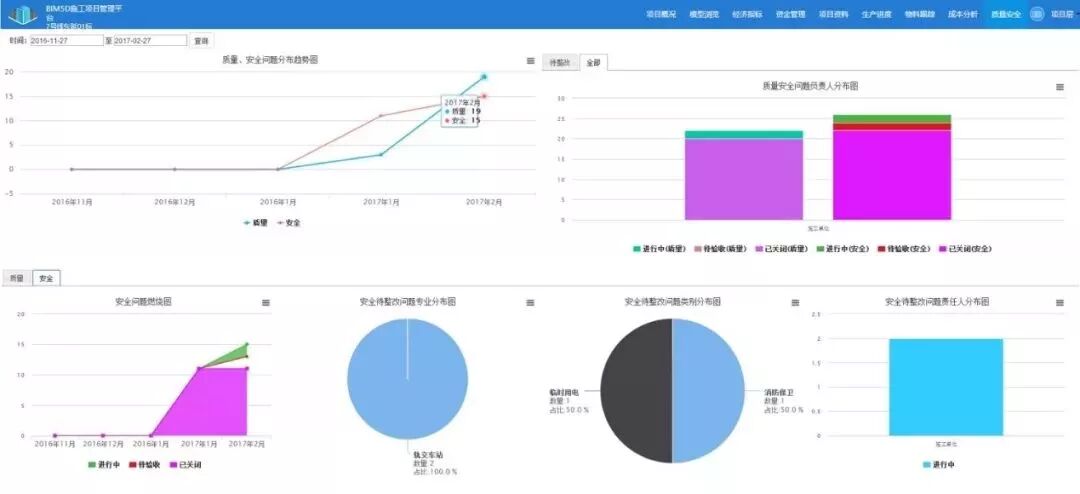

通过数据共享和集中分析,实现现场施工安全问题跟踪管理,隐患排查实时具体,落实整改迅速及时。

利用BIM5D平台开展进度管理

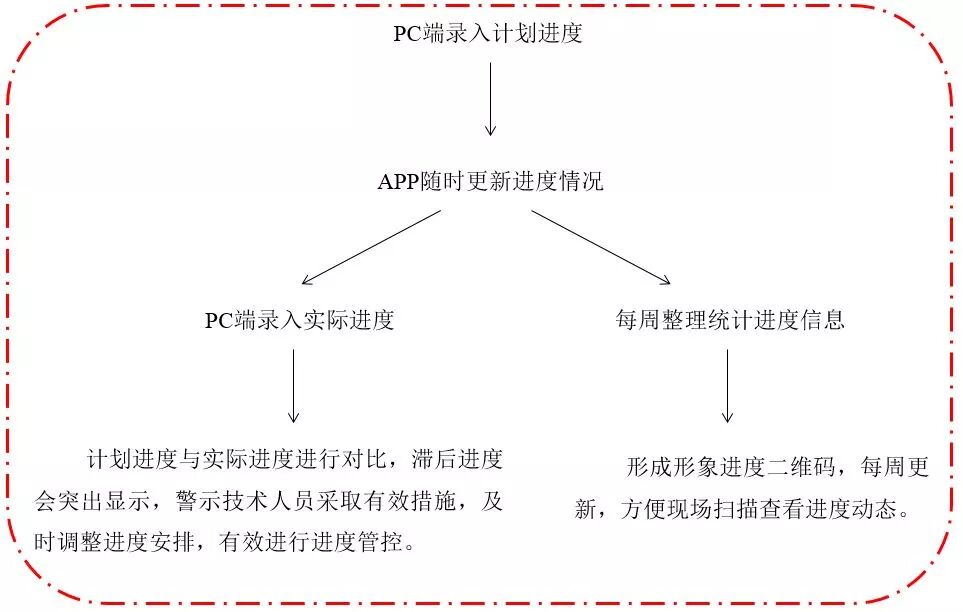

进度一直是项目上重要关注点,本项目就利用了移动端的反馈情况,PC端同步录入,WEB端存留共享的方式,让进度情况变得更加直观。

计划进度与实际进度进行对比,滞后进度会突出显示,警示技术人员需采取有效措施,及时调整进度安排,有效进行进度管控。

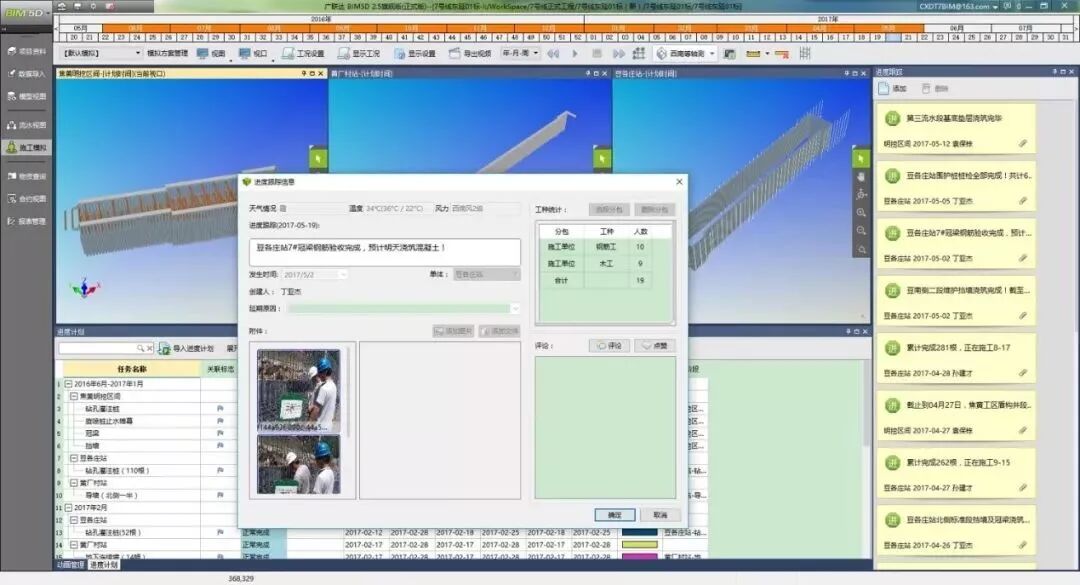

生产工区现场人员在巡查现场的同时,将现场进度情况通过移动端进行录入反馈,为非现场人员制作施工进度周汇报、实际进度录入情况提供了准确的数据性依据,一次录入多次输出使用,且将信息进行了留存,方便了后续的调取。

利用BIM5D平台进行构件施工跟踪管理

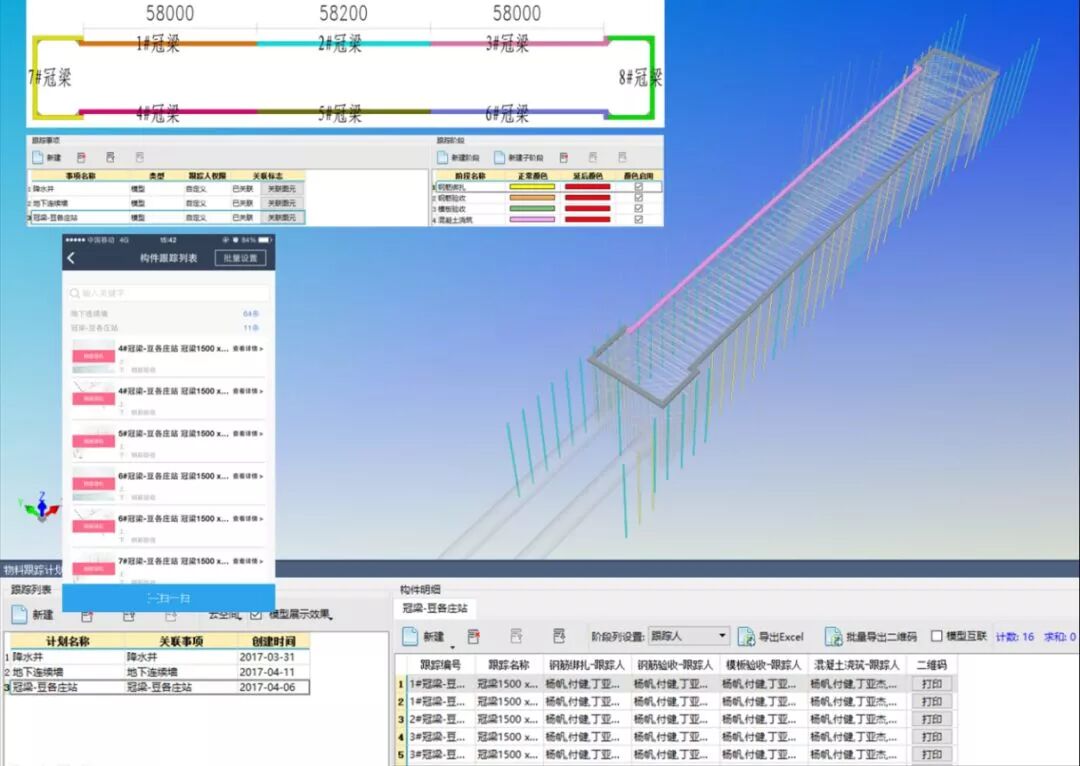

形象进度一直是项目上现场施工情况的呈现方式,本项目现场工区人员利用移动端构件跟踪对构件各重要工序进行实时跟踪管理,并进行现场记录、拍照,责任到人,利用信息化手段创新现场施工管理。

在此过程中,BIM组人员提前根据现场进度安排情况,将现场准备施工部分做追踪事项编排,确认工序到具体人员

现场工区人员通关广联达BIM5D手机端可以调取出需要跟踪的内容,根据对构件编号的方式,填写构件各个施工工序,并拍照留存,让施工工序更加标准、合理、可追溯。

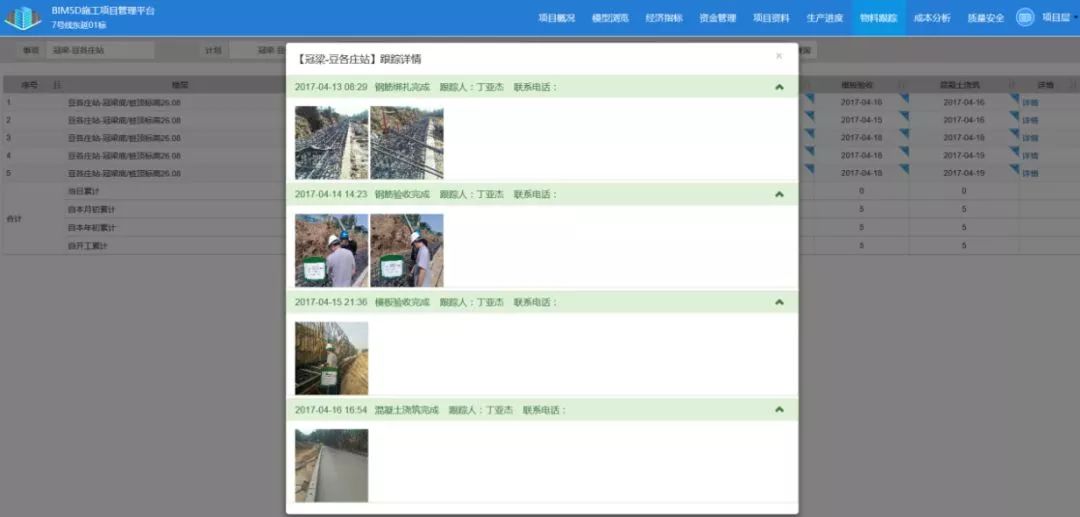

注:施工过程中的非现场人员,均可以通过网页端实时同步更新的现场信息,方便浏览查看目前的进度情况,进而了解每个阶段的跟踪情况。

总  结

BIM 技术起源并发展于国外,正逐步变革和取代传统的设计、建造和管理模式。不仅仅运用于市政路桥隧,在一些著名建筑中也大量运用BIM技术,像北京的大兴机场,中国尊,上海中心大厦,上海迪斯尼等

国内的BIM技术还属于推广阶段,但是在美英日等发达国家已成熟地将BIM技术应用到地铁工程建设全生命周期中,在规划、设计、施工、运维等阶段都有丰富的应用点和工程实例验证,实现了各阶段、各专业协调工作和多方面统筹管理。

在不久的将来,国内的BIM技术将广泛应用于建筑行业!

其实,BIM技术主要应用于结构建模、结构分析、管线综合、碰撞检测、施工模拟等,虽然在组织架构、场地仿真、线路规划、正向设计、施工图出图、现场管理、运维管理等方面尚缺少明显的工程应用案例。

但是在政府的大力支持下,BIM技术将会得到大力推广,实现建筑行业信息化,BIM技术的应用将会使建筑行业与大数据时代对接,当然城市轨道交通的应用发展会更加迅速,综合 BIM技术和信息化、智能化技术为城市地铁全生命周期创造更大附加价值是必然趋势。

一句话来说,BIM技术将会推进建筑行业的全面发展,虽然目前还在推进阶段,但是,BIM技术的应用将会使整个建筑行业发生不可忽视的变革!
