Civil 3D中土场土方的计算方法

大家好:CIVIL3D的地形数据处理能力在基础设施行业中绝对是没有哪款软件能够与之相提媲美的,这是行业的共识,今天我来和大家分享一下CIVIL3D的在取土场土方计算中的实战应用,相信在座的大神也能体会到利用CIVIL3D计算土方不但能够极大的提高计算效率,也能对计算的精度精确把控。



打开已经创建好的曲面



 Civil 3D中土场土方的计算方法

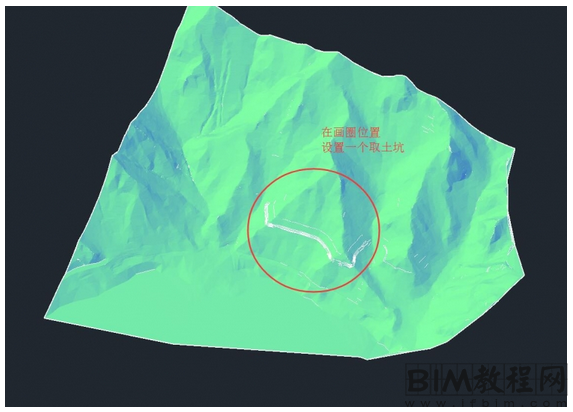

在山脊处设置取土场



 Civil 3D中土场土方的计算方法



用多段线绘制一个取土坑的底部轮廓



 Civil 3D中土场土方的计算方法



打开放坡创建工具



Civil 3D中土场土方的计算方法

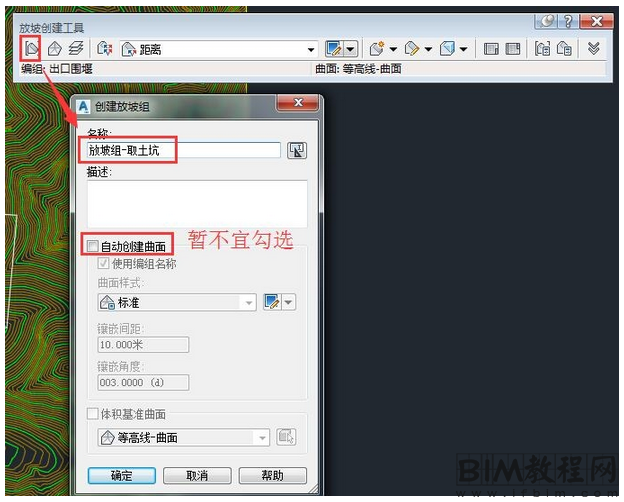

创建放坡组



 Civil 3D中土场土方的计算方法



根据需要建立标准集



 Civil 3D中土场土方的计算方法



通过图形设定调整软件的默认设置



 Civil 3D中土场土方的计算方法



调整为国内的规则习惯



 Civil 3D中土场土方的计算方法



调整完成



 Civil 3D中土场土方的计算方法



在CIVIL3D中只能通调整水平距离为无限大来达到定义水平坡度



 Civil 3D中土场土方的计算方法



将多段线转化为要素线



 Civil 3D中土场土方的计算方法



指定向外侧放坡



 Civil 3D中土场土方的计算方法



不应用到整个长度



 Civil 3D中土场土方的计算方法



选取红线区域



 Civil 3D中土场土方的计算方法



已定义标准,连续回车即可



 Civil 3D中土场土方的计算方法



继续回车



 Civil 3D中土场土方的计算方法



创建水平马道



 Civil 3D中土场土方的计算方法



点击是



 Civil 3D中土场土方的计算方法



重复一级放坡和马道



 Civil 3D中土场土方的计算方法



通过放坡组-右键选择-通过对象查看器-查看



 Civil 3D中土场土方的计算方法



已贯穿地形



 Civil 3D中土场土方的计算方法



中间区域创建填充



 Civil 3D中土场土方的计算方法



打开放坡组特性



 Civil 3D中土场土方的计算方法



放坡组特性中创建-勾选自动创建曲面



 Civil 3D中土场土方的计算方法



初步计算土方



 Civil 3D中土场土方的计算方法



找到等高线曲面和取土坑曲面之间的交线



 Civil 3D中土场土方的计算方法



回车从列表中选择



 Civil 3D中土场土方的计算方法



依次先后选择确定



 Civil 3D中土场土方的计算方法





 Civil 3D中土场土方的计算方法





 Civil 3D中土场土方的计算方法



给取土坑曲面添加外部边界



 Civil 3D中土场土方的计算方法



三维查看



 Civil 3D中土场土方的计算方法



给等高线曲面添加内部隐藏边界



 Civil 3D中土场土方的计算方法



取土场创建完成



 Civil 3D中土场土方的计算方法



做一下高程分析后结果



 Civil 3D中土场土方的计算方法



再接再厉   谢谢捧场
