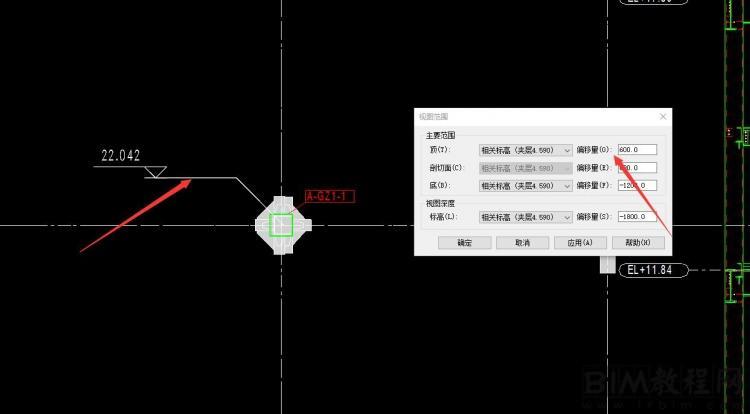

在Revit平面视图中，有时一些自建族会超出设置的可见性范围显示，如图所示钢结构柱4.59标高平面图纸中显示了钢柱全部标高图形（牛腿、连接钢板等），这些是在平面图中不需要显示的构件，但是无法通过视图范围调整，那么需要通过设置族的一些参数调整。
编辑族，在属性栏里将“在平面视图中显示族的预剪切”勾去掉，然后再载入到项目中，那些超范围显示的构件就没有了，如图所示。
意义：在使用Revit软件的过程中，每一个构件都是由族创建的，那么族命令也是很细碎的，需要大家不断地积累，才能很好地运用族这一功能。例如上文中，“在平面视图中显示族的预剪切”命令可以控制一些构件在项目中平面视图的显隐，合理运用。
