Revit中应用复制监视命令把土建模型标高轴网传递到机电项目

       在使用Revit软件设计建模的过程中，同一项目使用的轴网相同，那么不同专业在建模过程中反复创建轴网比较麻烦，怎么将其他专业的轴网直接复 制过来使用呢？下面进行讲解。

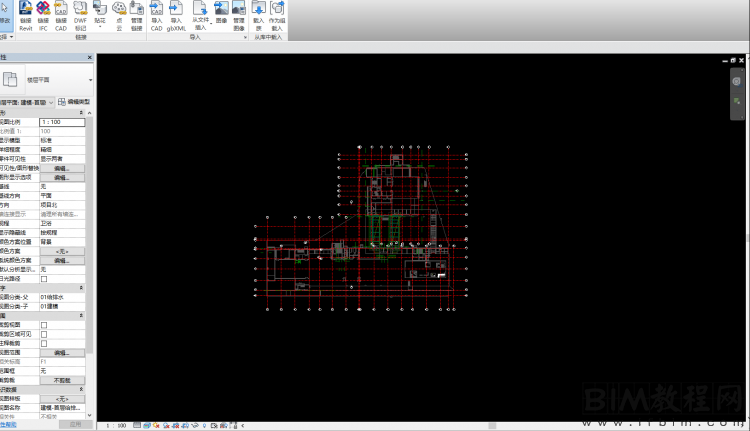

       1、首先新建一个建筑项目，在“插入”选项卡中“链接”面板，选择“链接Revit”,将结构模型载入，如图所示。

       2、链接完成结构模型后，在“协作”选项卡下“坐标”面板中，找到“复 制/监视”，下拉菜单选择“选择链接”，选中已链接进来的结构模型。进入复 制监视界面，打开任意一个平面。

       3、在“工具”面板中选择“复 制”命令，进行轴网的复 制。可以进行单个轴网选择，或者勾选选项栏中“多个”复选框，直接框选所有的轴网进行复 制。同时可以多选中的构件进行过滤。最后点击完成即可生成轴网，标高的复 制则是进入到立面视图，操作与复 制轴网一样。

       意义：通过“复 制/监视”命令可以快速将标高轴网相近或者相同的项目进行**，省去反复绘制标高轴网的麻烦，方便快捷，节省时间，合理运用。
