Revit钢板怎么画?关于revit如何创建参数化彩钢板

    在Revit建模过程中,关于厂房外墙板是由固定规格、尺寸的彩钢板组成。通过绘制参数化的族文件,提高工作效率。

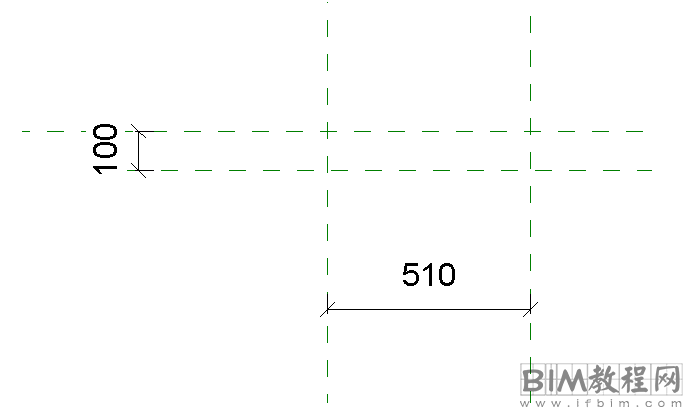

    01、新建公制常规模型,绘制两条参照平面,并标注尺寸。因为彩钢板都是由固定尺寸构成的所以改尺寸可以不添加参数。


    02、根据相应的尺寸图纸绘制拉伸,因为在安的过程中,不可能所有的都是完整的尺寸,而且只能在原有的尺寸进行剪切,所以需添加空心拉伸进行参数控制。



    03、绘制两条参照平面,添加尺寸标注,然后将其锁定,以控制空心拉伸。


    04、绘制两条参照平面,并添加实例参数。(实例参数可直接在平面视图拖动)

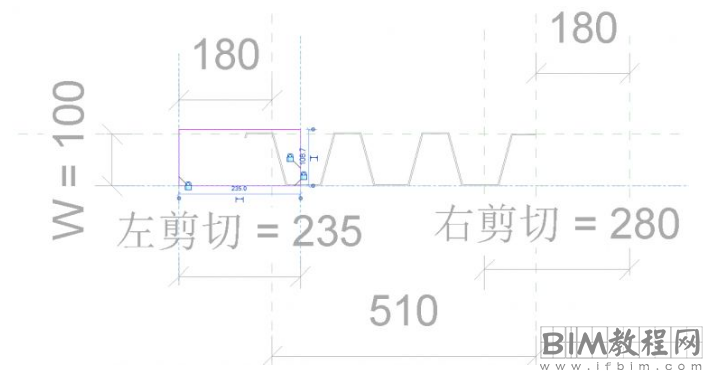

    05、创建空心拉伸,并且与参照平面锁定,水平方向稍大于原有尺寸,右侧同理。


    06、切换至前视图,添加高度参数,并且将空心拉伸也与其锁定。


    意义:通过学习上述文章,可以学习到如何创建参数化族来形成工程中任意长度的彩钢板。参数化族需要合理运用,可以在建模过程中解决很多比较复杂的问题。
