如何在Revit绘制混凝土翻边栏杆?

Revit软件在做项目过程中,我们会经常遇到混凝土翻边的栏杆。通过更改栏杆扶手族,从而可以简单快速的绘制出来。

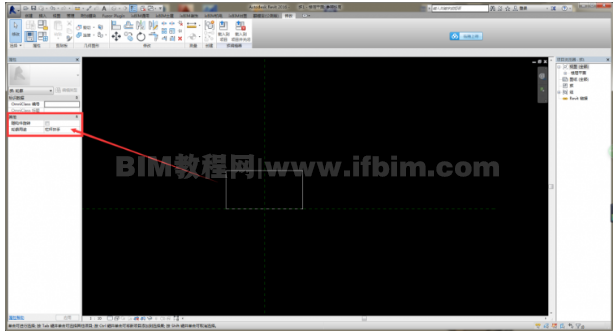

1.绘制轮廓族,将轮廓用途改为栏杆扶手,或者用公制轮廓 – 扶栏族样板绘制。然后载入到项目中。

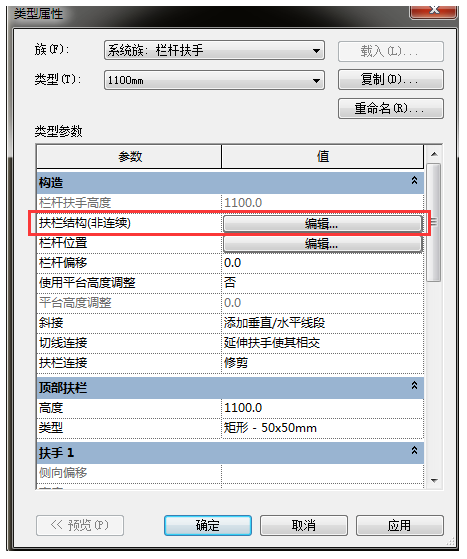

2.选择栏杆类型,编辑扶栏结构(非连续),插入扶栏将其轮廓改为,刚刚载入的轮廓族。

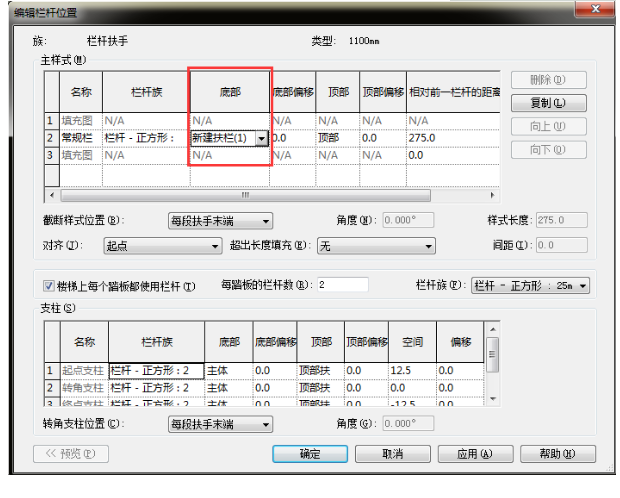

3.然后编辑栏杆位置,将主样式底部,改为新建扶栏(1),即可。

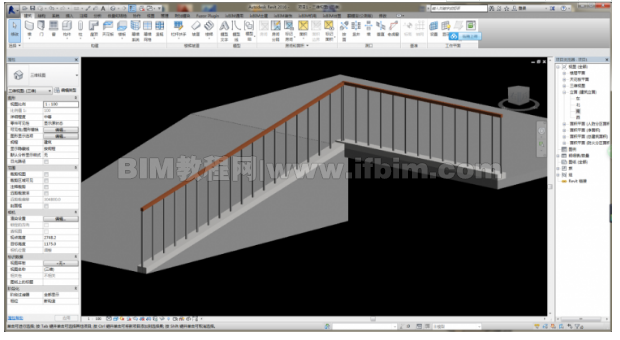

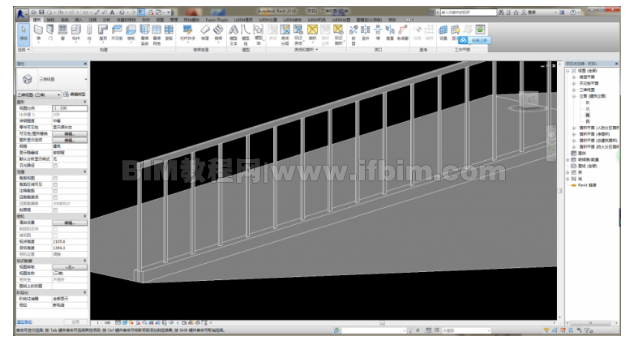

4.绘制完成后的样式。
