如何在Revit中快速的处理顶部扶栏造型?

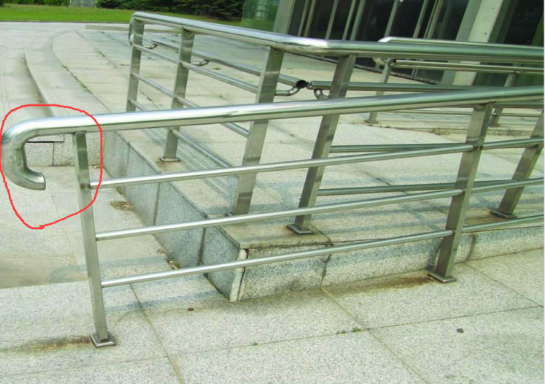

在做项目过程中一些无障碍坡道的栏杆扶手需要编辑,如下图所示:


1、在平面视图绘制一段栏杆扶手,切换到三维视图。

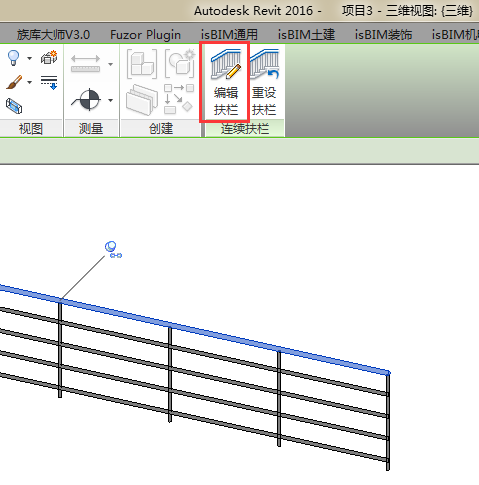

2、选择顶部扶栏,单击“编辑扶栏”命令。


3、单击“ViewCube”的“前”,然后单击“编辑路径”命令。

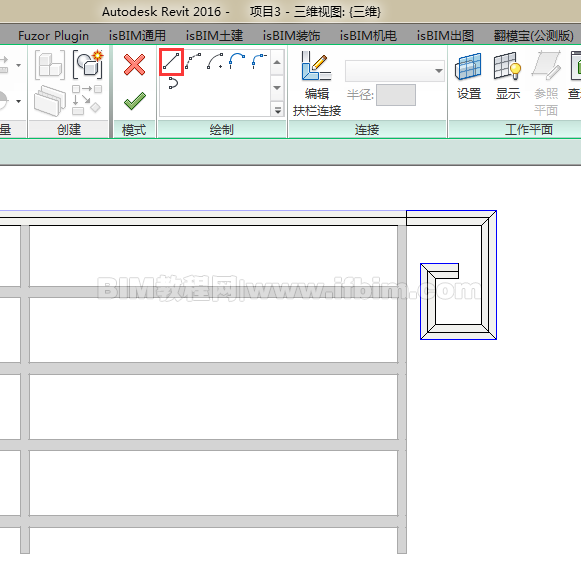

4、选择“直线”的绘制方式,绘制需要的造型。


5、单击“编辑扶栏连接”,鼠标移动至路径的交点会出现先正方形,单击后原有的正方形会变成叉号。

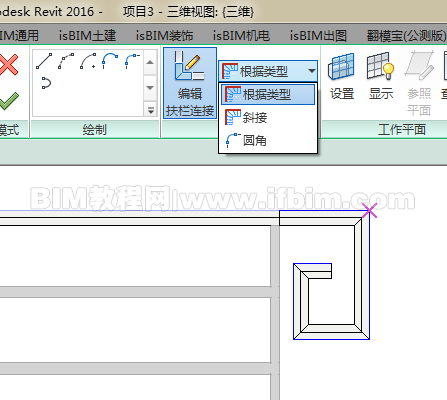

6、 编辑扶栏连接有三种方式“根据类型、“斜接”、“圆角”,选择不同的命令,在根据绘制方式中的圆角弧等命令进行修改。
