Revit如何导出图片?需要哪些步骤?

在revit中做好机电模型以后我们经常需要用模型图片来做各种文档资料,用截图像素太低而用渲染图片比较麻烦,在这个时候我们就会用到导出图片。

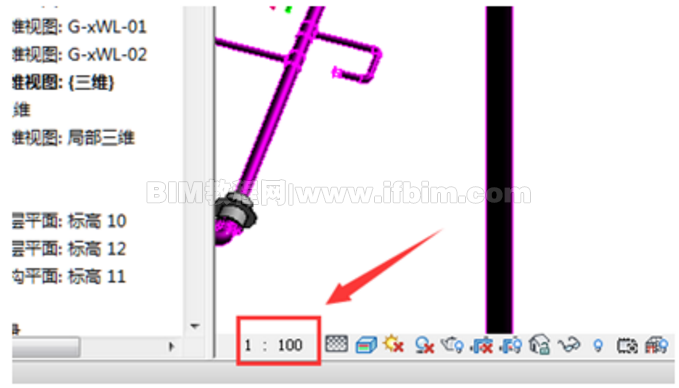

1.导出图片经常遇到管线的轮廓线太粗,影响图片效果,在视图中将比例设置为1:1就不会出现这个问题,点击视图左下角的比例按钮进行修改。

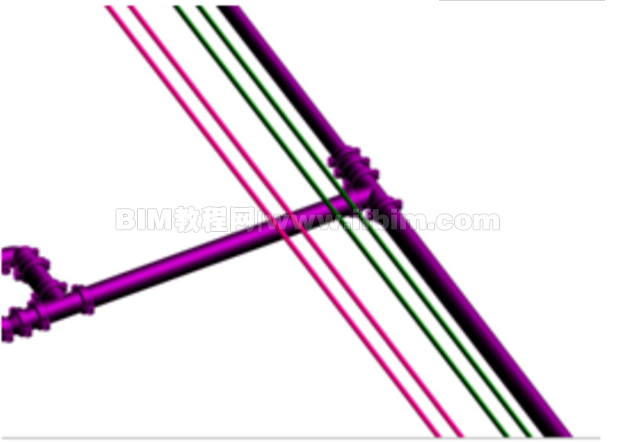

  视图比例1:1导出图片效果

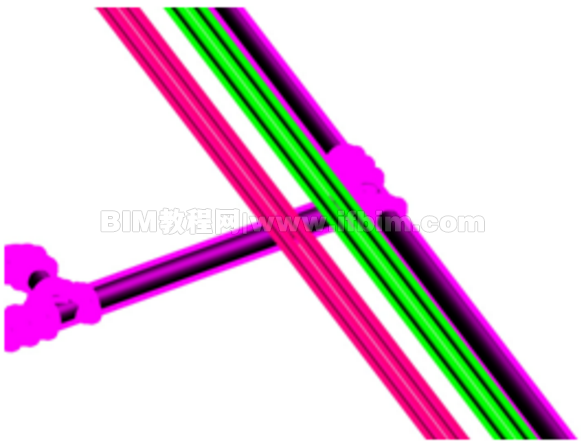

  其他小比例导出图片效果

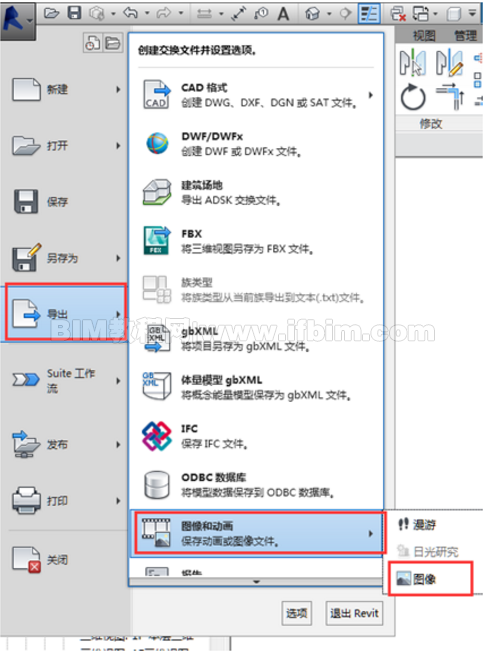

  2.点击“导出”下的“图像和动画”下的“图像”按钮。

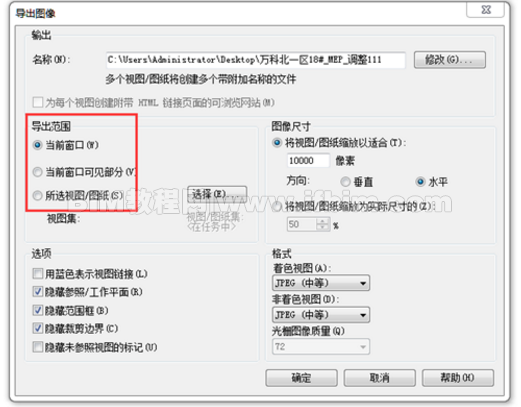

  3.在弹出的“图像”对话框中按需求设置好各种参数,点击确定即可导出图片。这里需要注意的是“导出范围”中,“当前视口”指的是本张视图里的所有模型,而”当前视口可见部分“是指在目前绘图区域可见的部分。
