Revit中制作电缆桥架出量的明细表

Revit中,项目完成后可以做一个明细表出量,进行量的统计,本文将机电中电缆桥架的明细表制作。

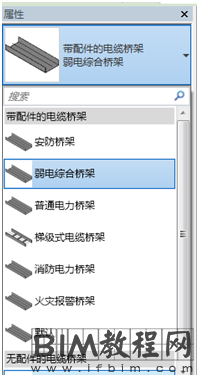

1.在项目前期的时候,将桥架的命名以第一个截图的方式命名,并配置好其配件,如第二个截图



Revit中制作电缆桥架出量的明细表



Revit中制作电缆桥架出量的明细表

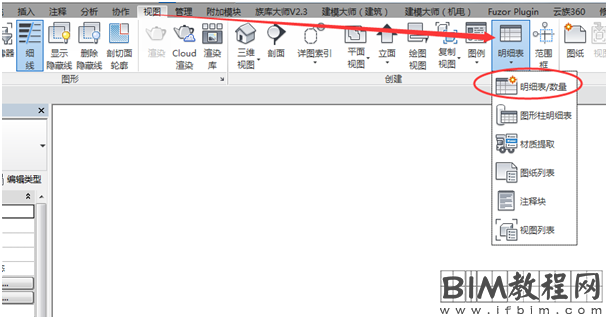

2.添加电缆桥架明细表,点击“视图”选项卡下“明细表”中的“明细表/数量”,如图



Revit中制作电缆桥架出量的明细表



3.在“新建明细表”对话框中选择电缆桥架类别



Revit中制作电缆桥架出量的明细表



4.将“类型”字段添加入明细表字段,如图,同样将“尺寸”、“长度”字段按此方式添加。



Revit中制作电缆桥架出量的明细表



5.编辑“排序/成组”,将其按如图方式设置



Revit中制作电缆桥架出量的明细表



6.在“格式”中勾选“长度”的“计算总数”,如图,并确定,制作明细表图



Revit中制作电缆桥架出量的明细表



7.修改长度的单位格式,单击长度列的任意一格,点击“设置单位格式”设置为图



Revit中制作电缆桥架出量的明细表

Revit中制作电缆桥架出量的明细表

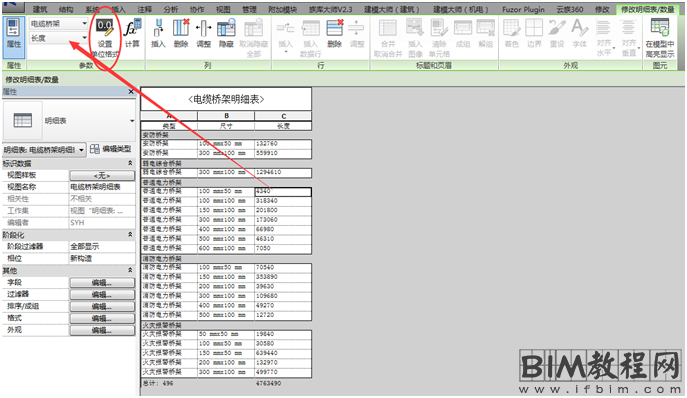

8.完成明细表,如下图所示。



Revit中制作电缆桥架出量的明细表
