Revit中阀件不拾取管道如何解决

       在revit中,机电模型中画管道时需要添加阀件,那么有些阀件添加时不是拾取管道的,接下来介绍种一方法来解决此问题。

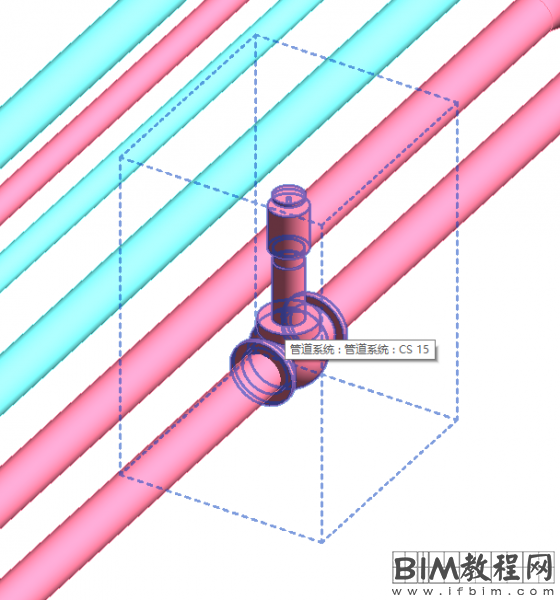

       1、先绘制一段管道,选择一个阀门放置,如图其实没有拾取管道,即阀件与管道没有连在一起。



Revit中阀件不拾取管道如何解决



       2、双击该族,进行对族的编辑,选择族类别和参数。



Revit中阀件不拾取管道如何解决



       3、将族参数中的零件类似改成阀门-插入,点击确定,载入项目即可。

 Revit中阀件不拾取管道如何解决



       意义:通过学习上述文章,不仅学会了解决阀门不能自动拾取管道的方法,同时也要理解完成的族可以进行重新编辑,以及零件类型选择的作用。
