Revit中如何利用楼板边缘绘制室外台阶

      对于不规则的室外台阶,采用楼板边缘进行绘制。对于规则的楼梯。直接用楼梯命令进行绘制。

楼板边缘进行室外台阶的绘制,首先绘制楼板。



Revit中如何利用楼板边缘绘制室外台阶



选择楼板边缘命令。



Revit中如何利用楼板边缘绘制室外台阶



选择楼板边界轮廓,点击编辑类型,复制命名室外台阶。

类型参数对话框轮廓一栏,插入自定义轮廓族。



Revit中如何利用楼板边缘绘制室外台阶



新建族,公制轮廓族样板,编辑轮廓。创建点击直线绘制轮廓。载入项目。



Revit中如何利用楼板边缘绘制室外台阶



插入族轮廓



Revit中如何利用楼板边缘绘制室外台阶

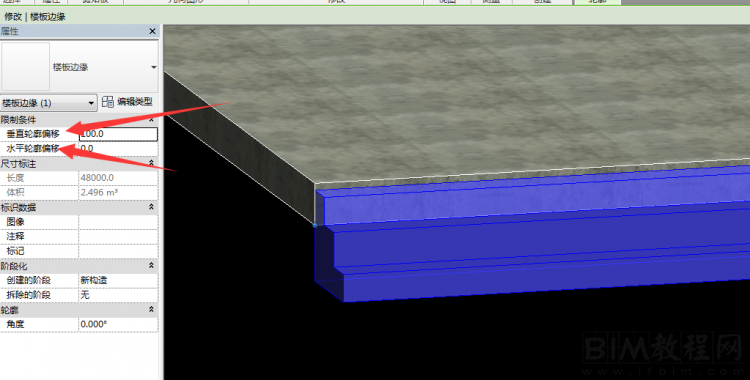

垂直轮廓偏移和水平轮廓偏移在不同方向上的移动。
