Revit中如何绘制斜三通

      在revit软件中,进行管线调整时经常会因为空间不足,导致不能在竖直方向上以垂直三通相连接,这时可以考虑将三通进行旋转,再与水平管段连接以降低对竖直方向上距离的要求。



Revit中如何绘制斜三通



Revit中如何绘制斜三通



具体操作如下:

1、在原有的连接方式上将竖直管段删除,保留水平管段及三通。如下图所示:



Revit中如何绘制斜三通



2.、从三维视图转化到平面视图,以垂直于三通所在的水平管道做一个剖面(快捷键pm)。



Revit中如何绘制斜三通



3、右击选中剖面,在弹出的窗口中单击“转到视图”。



Revit中如何绘制斜三通



转到视图后若只能看见线条,修改最下面一栏中的“详细程度”,选择“精细”。再将“视图样式”改为“着色”即可。



Revit中如何绘制斜三通



Revit中如何绘制斜三通



5、在剖面视图中选中三通,在注释选项卡“修改”一栏中,单击“旋转”命令。



Revit中如何绘制斜三通



以竖直方向为起点,单击确定,向需要连接的水平管段方向滑动鼠标,输入旋转的角度,这里旋转45度为例。



Revit中如何绘制斜三通

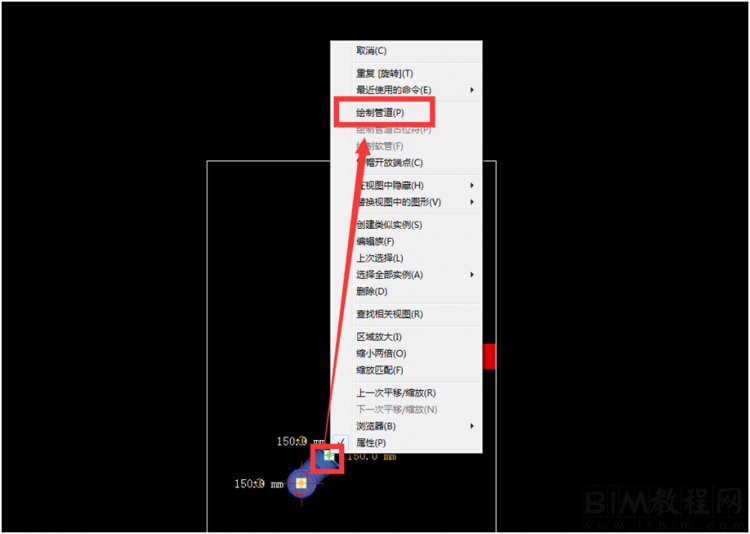

6、 仍然在剖面视图中,单击选中三通,在三通上“+”标志处右键,选择绘制管道。



Revit中如何绘制斜三通



7.、将绘制出的斜管段与水平管段相连接即可(快捷键“tr”)。转到三维视图即实现斜三通的绘制。



Revit中如何绘制斜三通
