Revit如何在当前视图显示全部颜色填充图例

       在Revit中,默认状态下可以在当前视图显示当前视图中有的颜色填充图例,但是无法显示全部颜色填充图例。其实Revit并非是无法实现,可以通过修改参数来实现。

       1.打开Revit,新建项目文件,分别在标高1、标高2视图中创建不同房间,并依次命名房间1-房间5,如图所示。



Revit如何在当前视图显示全部颜色填充图例



Revit如何在当前视图显示全部颜色填充图例



       2.单击“建筑”选项卡“房间和面积”面板“颜色方案”命令创建颜色方案,方案类别为“房间”,方案定义中设置颜色分类为“名称”,如图所示。



Revit如何在当前视图显示全部颜色填充图例

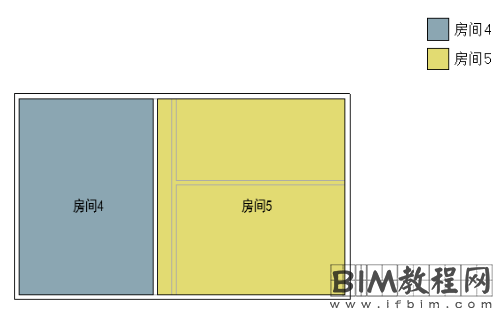

       3.单击“注释”选项卡“颜色填充”面板中“颜色填充图例”命令,选择空间类型和颜色方案,生成颜色填充图例放置在视图中,如图所示。



Revit如何在当前视图显示全部颜色填充图例



Revit如何在当前视图显示全部颜色填充图例



       4.选择颜色填充图例,单击“属性”面板“编辑类型”命令,在弹出的“类型属性”对话框中,将显示的值中的参数由“按视图”改为“全部”,如图所示。



Revit如何在当前视图显示全部颜色填充图例



       5.这样就可以在当前视图中显示全部颜色填充图例,如图所示。



Revit如何在当前视图显示全部颜色填充图例

       颜色方案小知识:本文以最普遍的房间颜色方案进行讲解颜色方案,在使用Revit软件过程中,设计不同空间、分区、管道或风管的过程中,也需要用到颜色方案。使用颜色方案的好处在于可以区分不同类型、不用功能的图元,合理运用。
