Revit中丝扣的创建

       在Revit建立机械设备模型时,经常遇到丝扣的创建,如果LOD精度不高的话无所谓,但是当LOD精度大于400时,就不得不精细建模了。下面跟大家讲一下丝扣的创建方法。

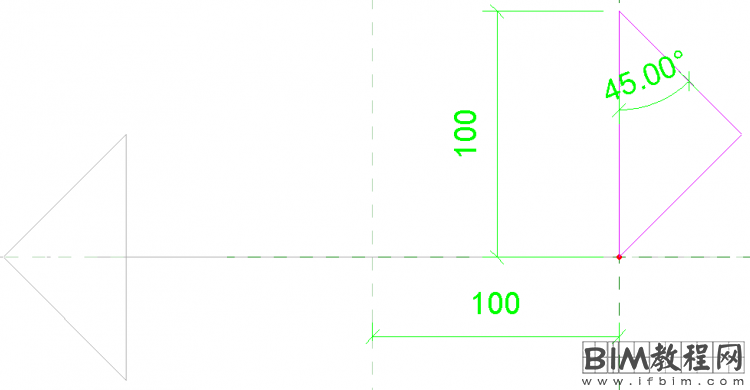

       1、新建公制常规模型,点击创建→放样融合命令,然后在平面内首先绘制如图所示的路径,(具体尺寸根据实际工程确定,下列尺寸仅为示例)。



Revit中丝扣的创建

       2、然后切换到立面编辑如下图所示的两个轮廓,并完成编辑模式效果如下图所示。



Revit中丝扣的创建



Revit中丝扣的创建



       3、完成后切换到平面进行旋转,并勾选上下文选下卡的“复制”按钮得到模型的另一边,再切换到立面进行移动,得到下图效果。



Revit中丝扣的创建



       4、切换到立面执行阵列命令,完成后得到下图效果 。



Revit中丝扣的创建



       5、中间的空隙采用拉伸命令进行填充,然后执行空心拉伸命令并进行布尔运算。

       6、最后添加材质信息后切换到真实模式得到最终效果如下图所示。



Revit中丝扣的创建



       意义:通过学习上文,可以学习到丝扣的制作方式。通常在建模过程中,有些构件不能通过项目中的功能实现,这时候就可以考虑通过做族的方式来实现,例如之前讲过的弹簧,合理运用。
