如何用无人机拍摄的图片生成实景三维实景模型

       随着智慧工地的推进,无人机已经进入越来越多的工地,给施工巡视和影响资料的获取都带来了很多便捷。那么无人机拍摄的照片和视频除了做资料还能做什么呢?下面一起学习一下如何用无人机拍摄的照片进行三维实景建模。

       要准备无人机拍摄的照片,无人机拍摄的照片要遵循多角度,多方位,多数量的原则将想要建模的场景拍摄下来,然后要用到bently公司的Smart3D这款软件进行实景建模。

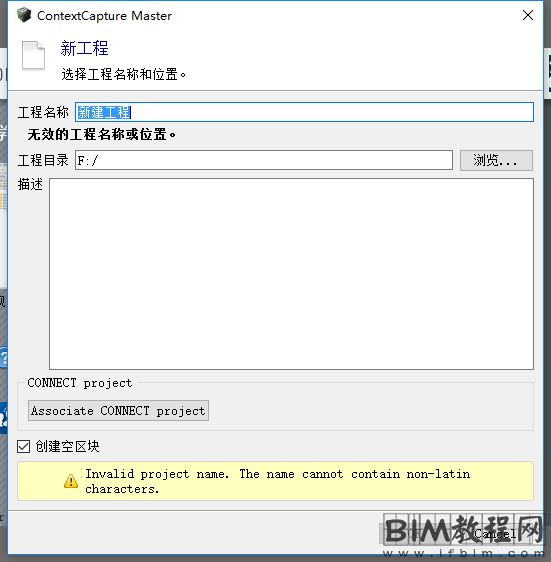

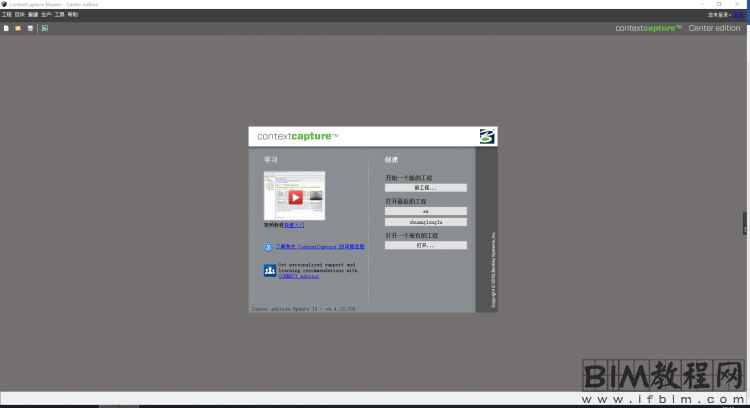

       1、首先打开Smart3D主程序点击“新建工程,如图所示。



如何用无人机拍摄的图片生成实景三维实景模型



如何用无人机拍摄的图片生成实景三维实景模型

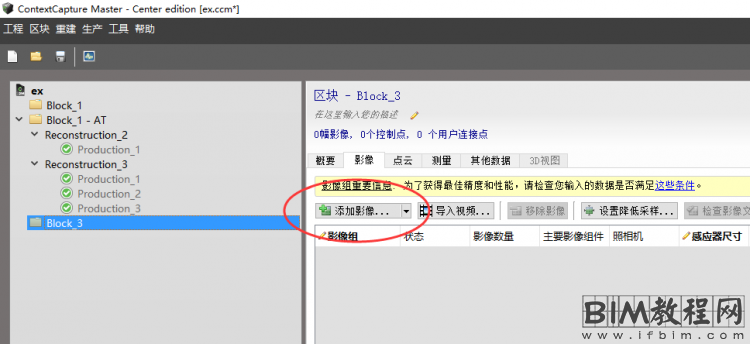

       2、填入项目信息,在新建区块的影响选项卡中导入无人机相片,如图所示。



如何用无人机拍摄的图片生成实景三维实景模型

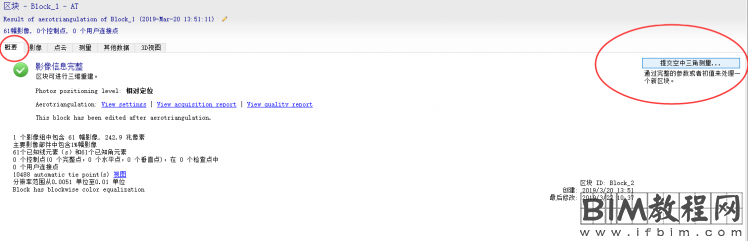

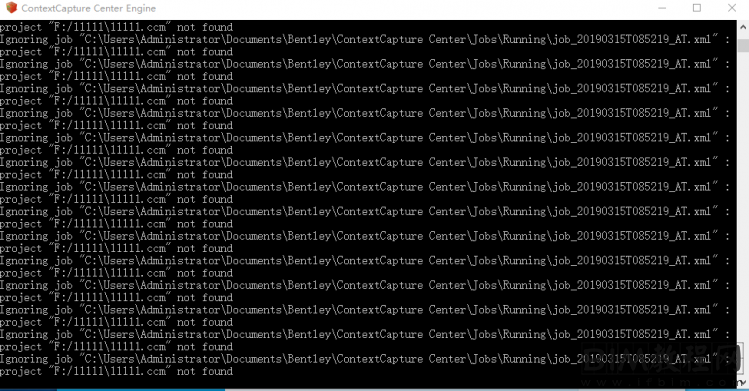

       3、导入后点击“概要”选项卡,点击“提交空中三角测量”,同时需要打开engine软件,等待运算完成,如图所示。



如何用无人机拍摄的图片生成实景三维实景模型



如何用无人机拍摄的图片生成实景三维实景模型



如何用无人机拍摄的图片生成实景三维实景模型

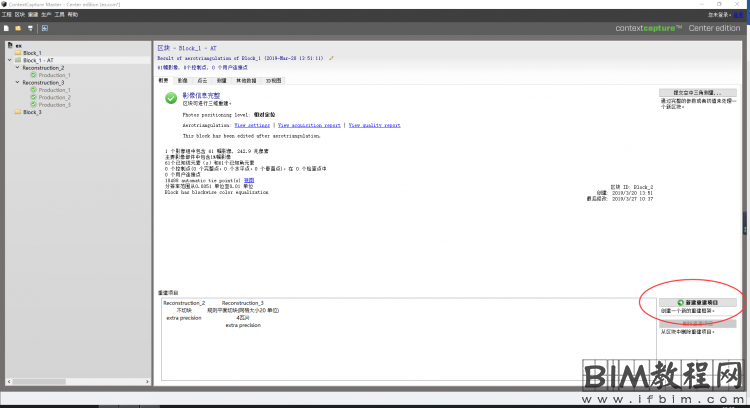

       4、空三运算完成后就可以生成三维实景模型了,点击“新建”重建项目,如图所示。



如何用无人机拍摄的图片生成实景三维实景模型

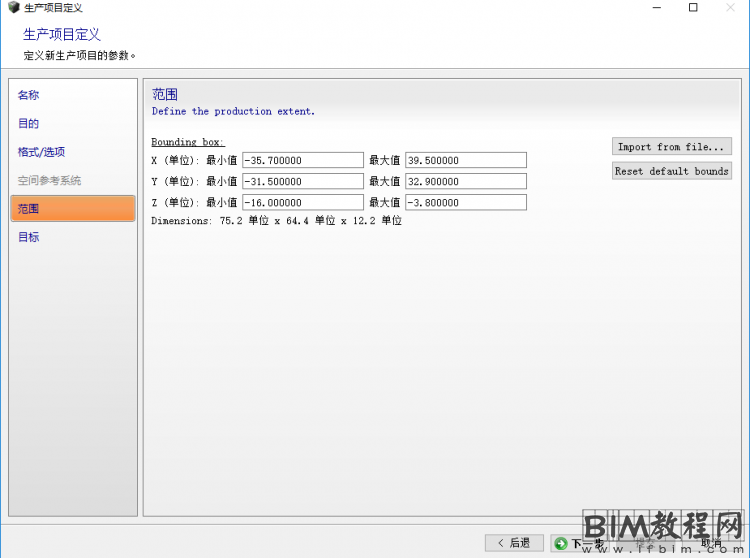

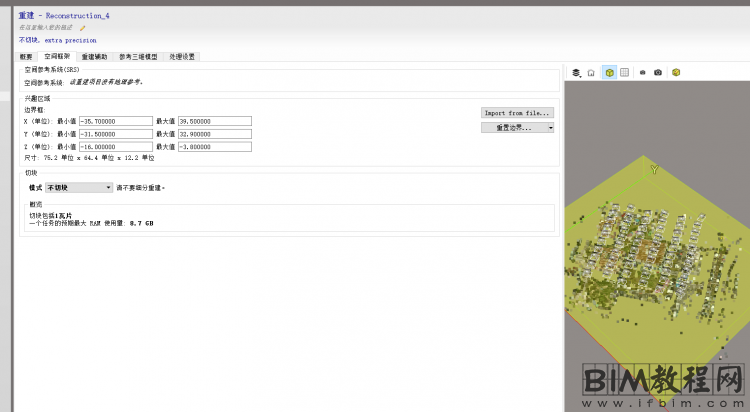

       设置模型边界和是否切块,如图所示。



如何用无人机拍摄的图片生成实景三维实景模型

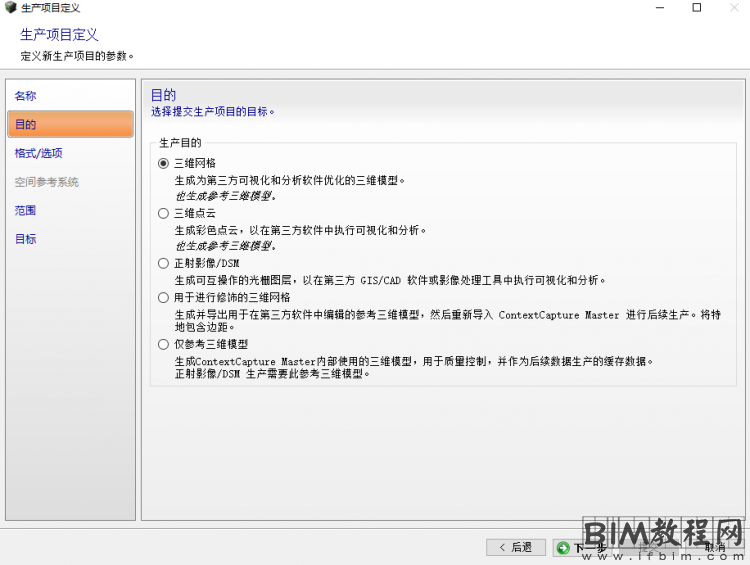

       5、在概要选项卡中点击提交新的生成项目,如图所示。



如何用无人机拍摄的图片生成实景三维实景模型



如何用无人机拍摄的图片生成实景三维实景模型

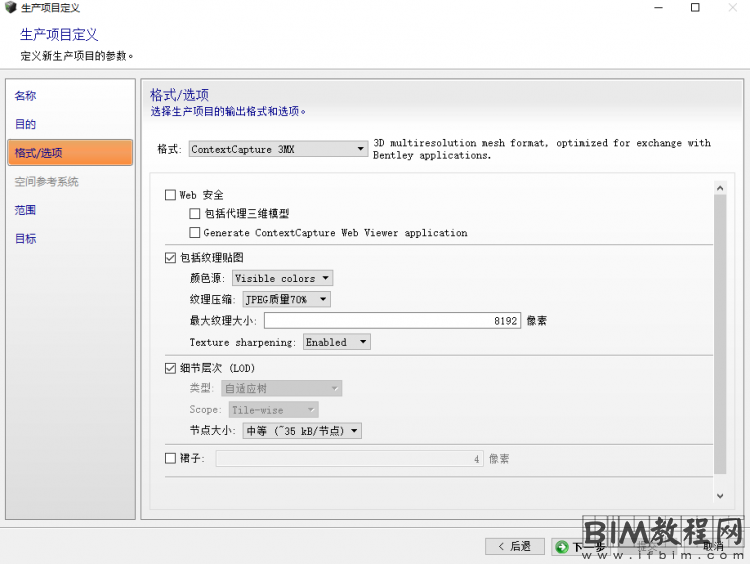

       6、设置格式,一般通用格式为OBJ格式,若要使用Smart3D自带浏览器查看就设置前面两个模式,如图所示。



如何用无人机拍摄的图片生成实景三维实景模型

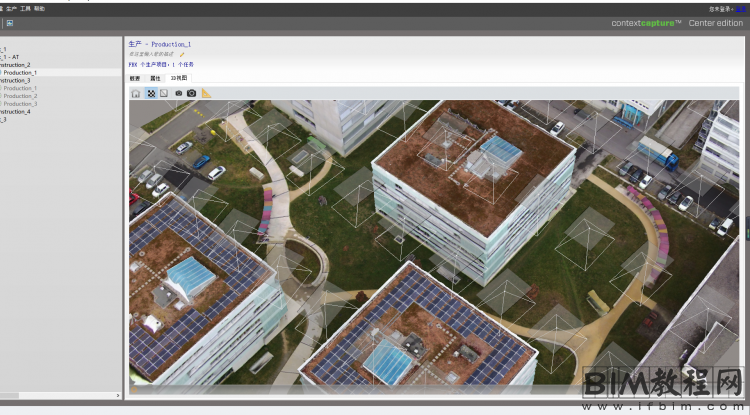

       7、等待运算完成(运算过程中要保证引擎软件是打开状态)便可查看三维实景模型,如图所示。



如何用无人机拍摄的图片生成实景三维实景模型
