在Revit中，有时幕墙形状是非常规形状，此时就需要一个异形幕墙的创建方法，下面为详细步骤说明。

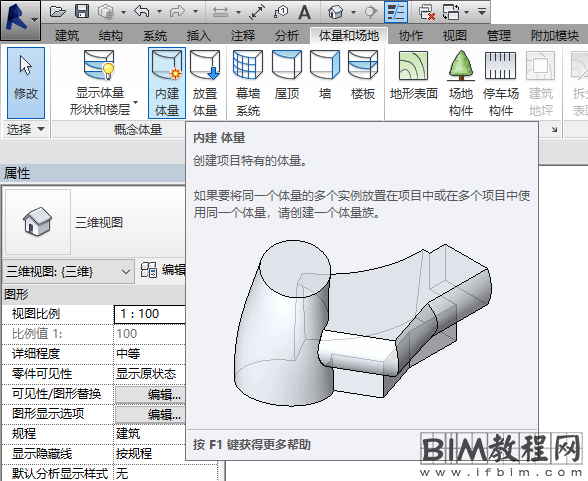

1、在“体量与场地”选项卡下，点击“内建体量”。绘制一个符合需要的体量模型，这里以半球形为例子，如图所示。（此步新建完体量模型载入亦可）

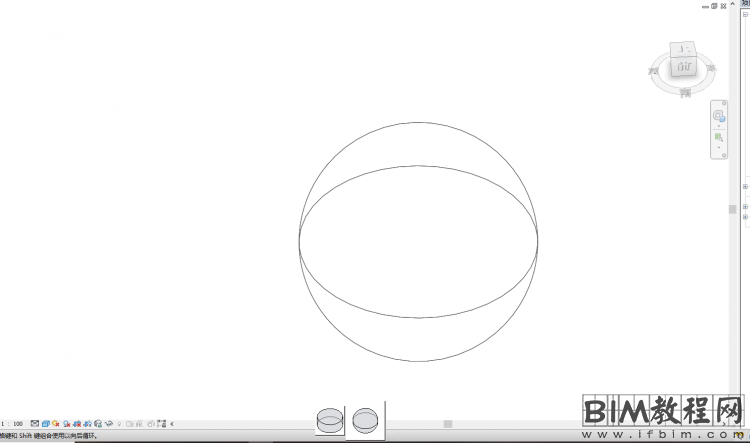

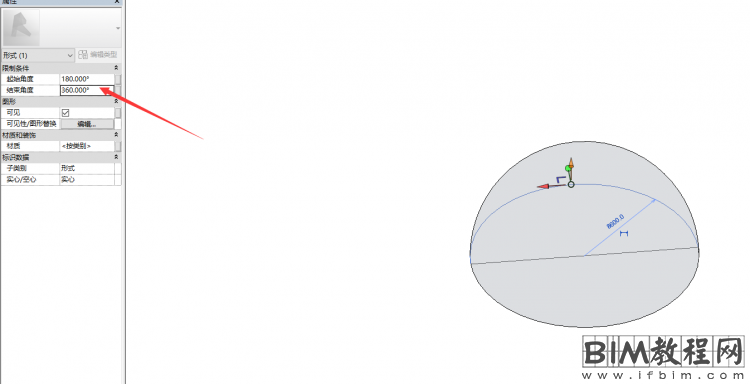

2、用模型线绘制一个圆，选中圆点击创建形状，创建实心形状，选择创建球体，并调整起始角度得到一个半球，点击完成体量，如图所示。

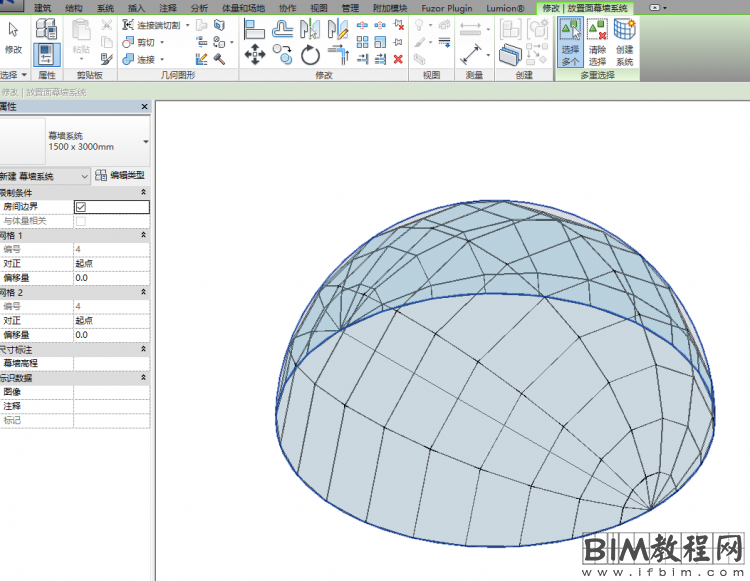

3、在“体量与场地”选项卡下，选择“幕墙系统”，然后选中体量需要创建幕墙的表面，点击“创建系统”，如图所示。

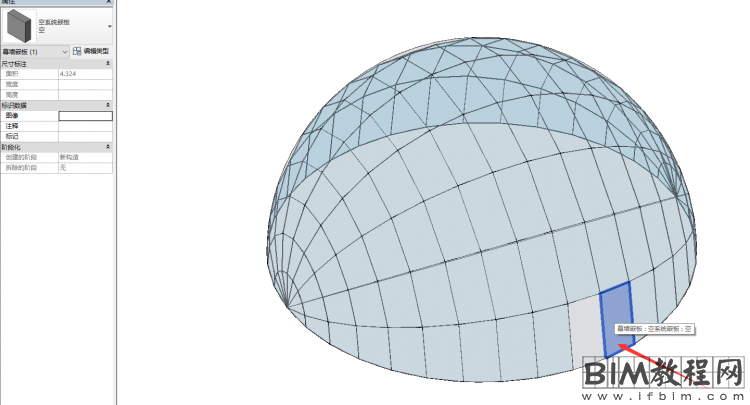

5、其中可以通过替换幕墙嵌板来实现放置门或其他构件。
意义：在实际项目中，越来越多的写字楼或者商业中心在外形上采用的是非常规外形设计，此时就可以应用Revit软件强大的功能提前模拟幕墙结构，为现场施工提 供有利条件。
