CAD中代理对象不允许复制的解决方法

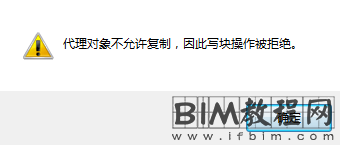

       在CAD中对图纸进行导出的时候可能会有提示“代 理对象不允许删 除,因此写块操作被拒绝”,如图所示。这是因为需要导出的对象中包含了代 理对象有第三方应用程序或是CAD二次开发后使用自定义对象的软件创建的,若电脑上没有安装创建该代 理对象的产品,就无法复 制这些对象。



CAD中代理对象不允许复制的解决方法



       这种情况有两种解决办法:

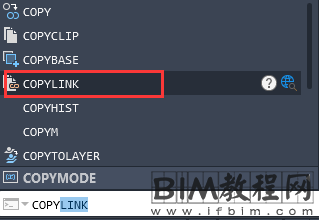

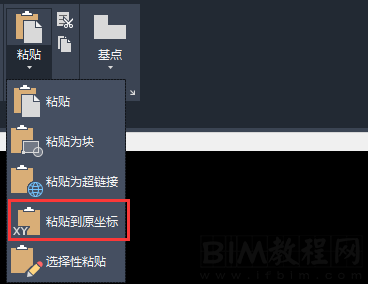

       方法一:选择需要导出的对象,然后输入copylink,再新建一张CAD图形,选择“粘贴到原坐标”,这时就可以对图纸里的对象进行复 制或导出了,如图所示。



CAD中代理对象不允许复制的解决方法



CAD中代理对象不允许复制的解决方法

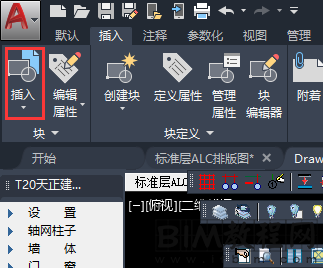

       方法二:在新建空白图纸上选择菜单栏的“插入”“块”(也可使用insert命令),如图所示。



CAD中代理对象不允许复制的解决方法

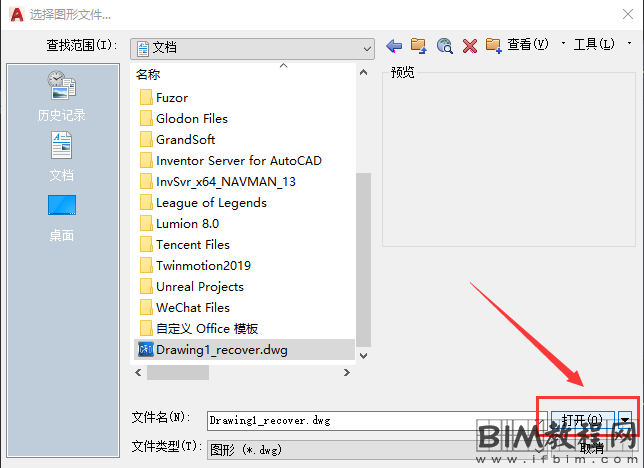

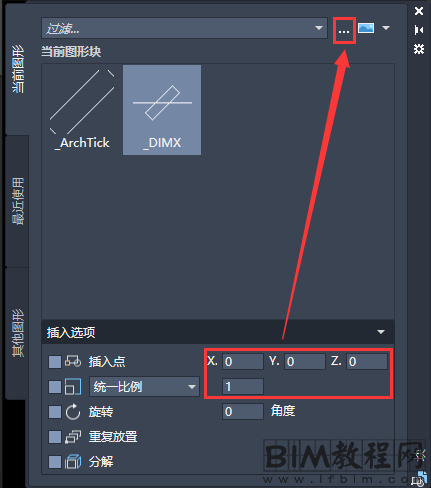

       一般插入坐标为“0,0,0”,比例为1,浏览到包含需要导出对象的文件夹,然后插入即可,如图所示。



CAD中代理对象不允许复制的解决方法



CAD中代理对象不允许复制的解决方法
