CAD在导入Revit中之前需要做哪些处理

       在使用Revit过程中很多情况都会使用CAD图纸作为底图来工作,很多情况下,都是不可以直接使用,需要提前进行处理。那么接下来讲解如何处理CAD原文件。

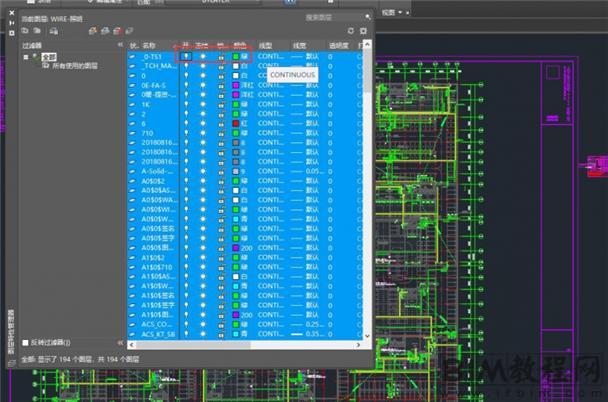

       1、当拿到一份CAD图纸时,应该先打开CAD中的所有图层(Ctrl+A)选择所有图层并打开所有显示,将所有图层显示出来,并解锁,且不可冻结,如图所示。



CAD在导入Revit中之前需要做哪些处理

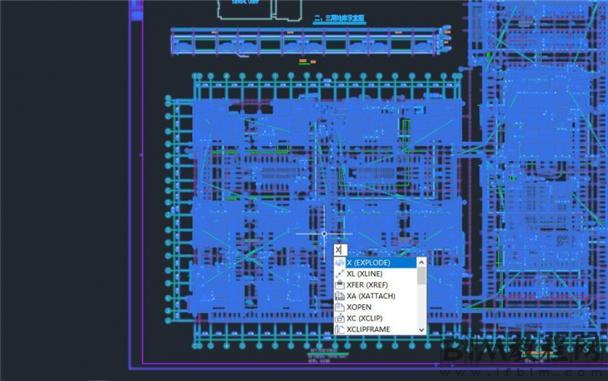

       2、很多CAD图纸完成后,都会组成块,不方便后期的编辑,需要使用快捷键“X”将块炸开,也就是将块进行分解单一图元。



CAD在导入Revit中之前需要做哪些处理

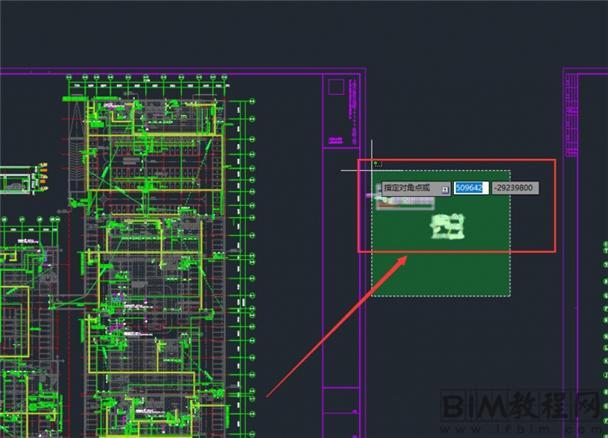

       3、将没有用途的草稿进行删除,如图所示。



CAD在导入Revit中之前需要做哪些处理

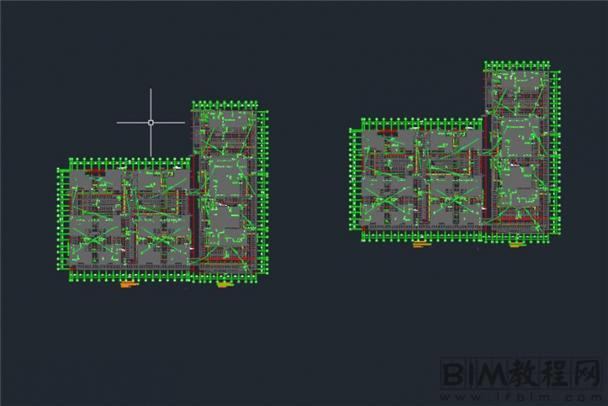

       4、在Revit导入CAD过程中,对图元的数量有一定限制,需要提前删 除多余图纸,只保留需要用到的图纸,如图所示。



CAD在导入Revit中之前需要做哪些处理

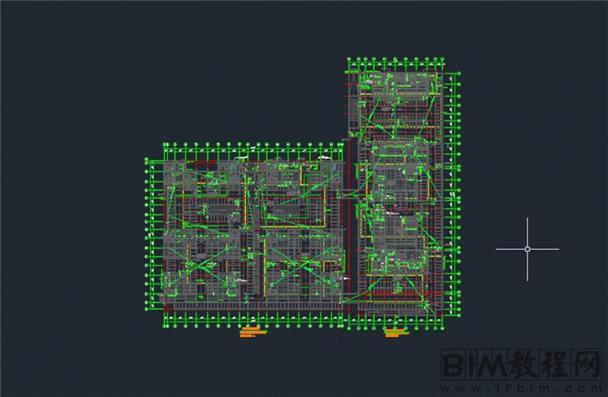

       5、以上多余的图元处理完后,可以使用快捷键“Ctrl+C”对需要的图进行复 制,并使用快捷键“Ctrl+Shift+V”将复 制的图纸粘贴成块,删掉原来的图纸。



CAD在导入Revit中之前需要做哪些处理

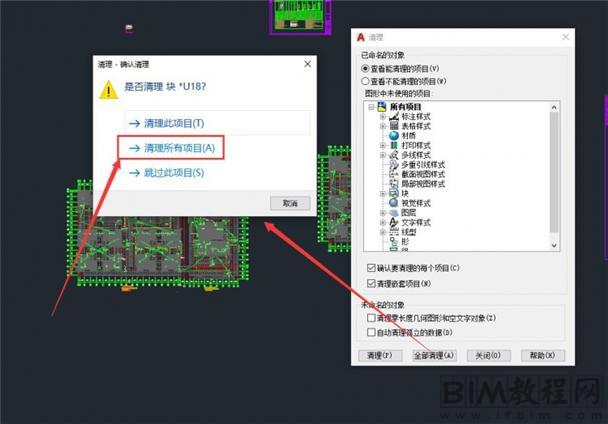

       6、使用快捷键“PU”命令将不需要的项目进行清除,并保存文件,如图所示。



CAD在导入Revit中之前需要做哪些处理

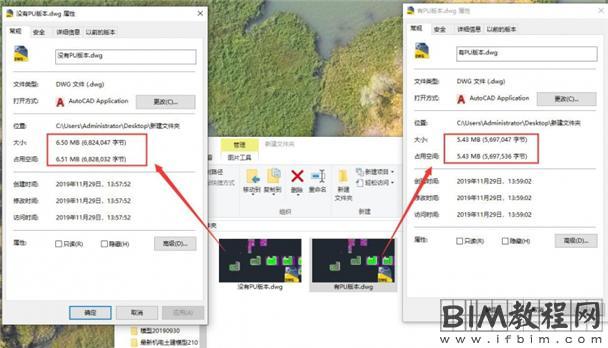

       最后来对比一下没有PU和PU的文件大小,比较直观的文件大小发生了变化,如图所示。



CAD在导入Revit中之前需要做哪些处理
