Revit 2017族库样板丢失解决办法(常见问题:没有族库,找不到建筑样板,建筑样板是英文的)

问题:

Revit2017装完之后没有建筑样板

Revit2017装完之后新建建筑样板,标高是蓝色圈圈,且都是英文的

Revit2017装完之后老是提示未载入某某族,且找不到族库

Revit 族库、项目样板缺失的产生原因:

1、断网或者网络不稳定环境下安装Revit

2、Revit配置安装界面中取消勾选“Autodesk Revit Content Librabries”

3、下载了没有自带族库的软件安装包

解决方法:

1、下载Revit对应版本的离线项目样板、族样板、族库压缩包

2、设置项目样板和族库的文件索引

离线包下载地址:

链接:https://pan.baidu.com/s/10rijCdTmDJ9MdGZ7Itj9FQ

提取码:o2st

文件索引教程:

(1)下载 Revit 2017 离线包到电脑


(2)分别打开两个自解压包RVT2017_CHS_FamTemplates_Templates和RVT2017_CHS_Libraries


(3)默认的自解压路径为C:ProgramDataAutodeskRVT 2017,默认路径不要改变直接点击“Extract”进行加载


(4)如果有出现是否替换的提示直接选择“Yes to all”,没出现请略过此步骤。


(5)RVT2017_CHS_FamTemplates_Templates为项目样板文件,RVT2017_CHS_Libraries为族库文件,两个都要解压


(6)两个自解压包都解压加载完成后,打开Revit软件


(7)点击左上角的“文件”→点击“选项”


(8)选择“文件位置”


(9)点击每个样板路径后面的“…”,为每个默认样板设置对于的索引。

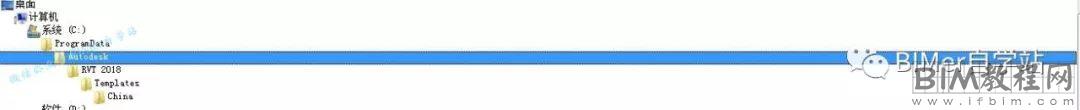

因为我们之前已经按默认路径加载了族库和项目样板,所以索引的时候只需要找到默认路径即可,样板文件夹的默认路径为C:ProgramDataAutodeskRVT 2017TemplatesChina

  文件夹中项目样板对应如下如下:

Construction-DefaultCHSCHS(构造样板)

DefaultCHSCHS(建筑样板)

Structural Analysis-DefaultCHSCHS(结构样板)

Mechanical-DefaultCHSCHS(机械样板)

Systems-DefaultCHSCHS(系统样板)

Plumbing-DefaultCHSCHS(管道样板)

Electrical-DefaultCHSCHS(电气样板)


(10)以建筑样板为例

①点击建筑样板路径后的“…”


②找到路径C:ProgramDataAutodeskRVT 2017TemplatesChina这个文件夹(注意C:ProgramData一般为隐藏文件夹,找不到的话先去C盘设置一下显示隐藏文件夹)


③双击选择DefaultCHSCHS(建筑样板)这个文件,完成建筑样板的样板文件索引


(11)设置好项目样板索引之后我们设置族库索引,点击“放置”按钮


(12)点击每个索引后面的“…”,族库样板的默认路径为C:ProgramDataAutodeskRVT 2017LibrariesChina



(13)打开到China文件夹后就不要再选择子文件夹了,直接点击“打开”


(14)索引完成、点击“确定”


再点击“确定”


(15)检核设置

①在软件初始界面,点击新建建筑样板


②建筑样板下,视图的小眼睛应该为圆形


③点击“插入”选项卡下的,“载入族”选项


④打开应该是这样的


文章来自互联网,最终解释权归原作者所有,如有侵权请及时联系站长删除
