Revit中巧用自适应和体量族制作莫比乌斯环

       莫比乌斯环是一种拓扑学结构，它只有一个面和一个边界，是一个比较神奇的存在。那怎么在Revit软件中创建莫比乌斯环呢？下面进行讲解。

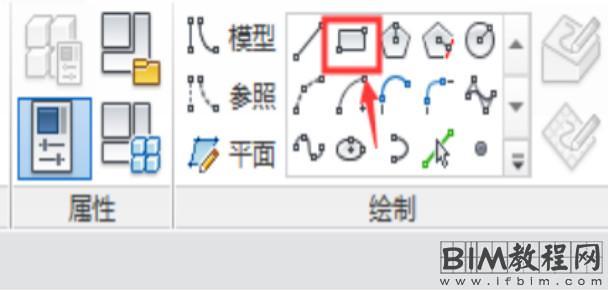

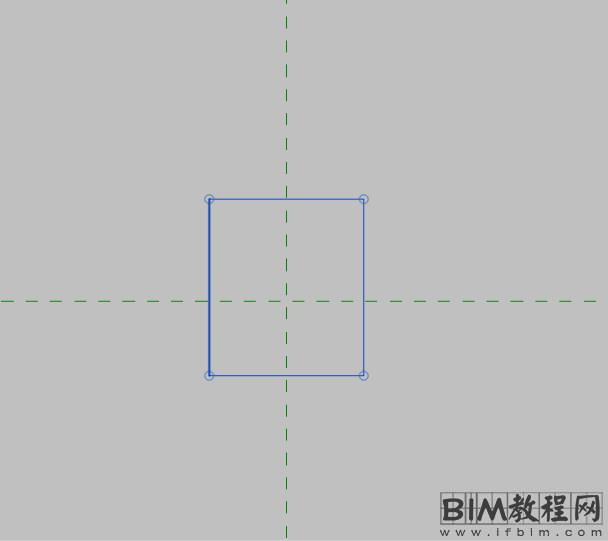

       1、建立一个“自适应公制常规模型”族，选择“矩形”绘制一个矩形，如图所示。

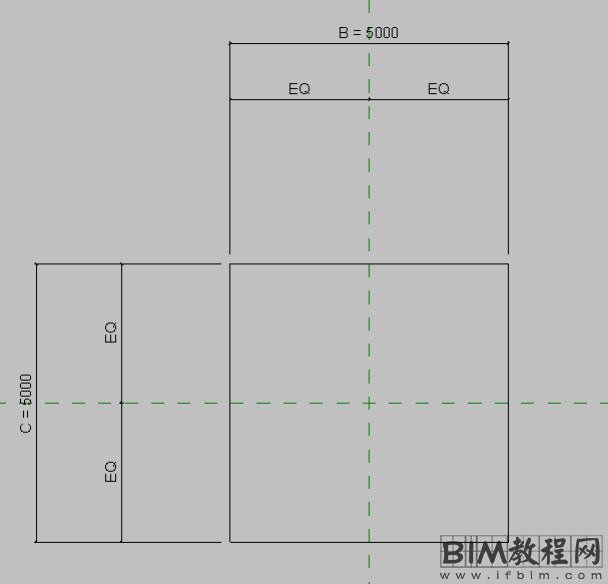

       2、对其进行标注和均分，并分别赋予B和C的参数(B、C分别都改为5000)，如图所示。

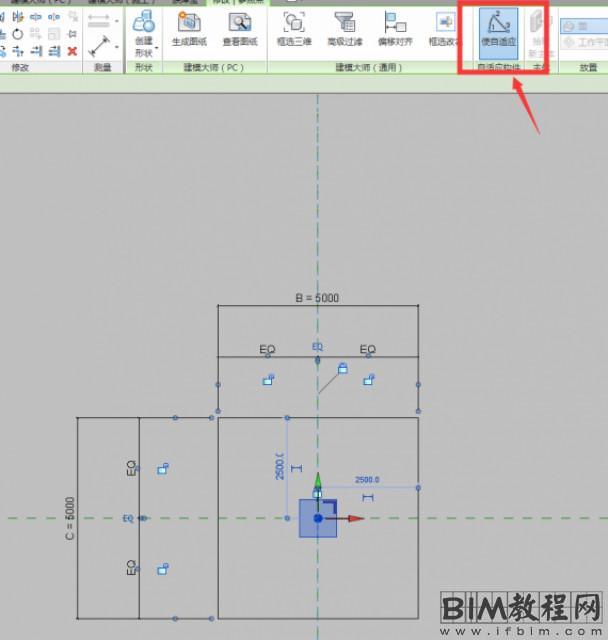

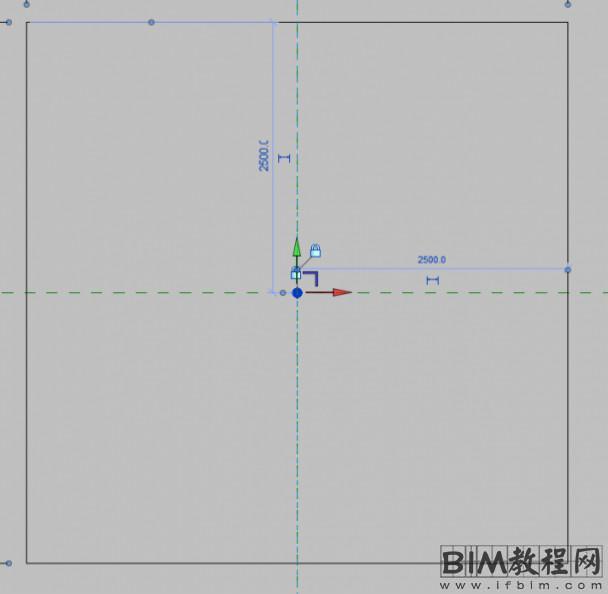

       3、放置一个”点图元”在中心，并使其自适应，并把“自适应点”锁定在中心上，如图所示。

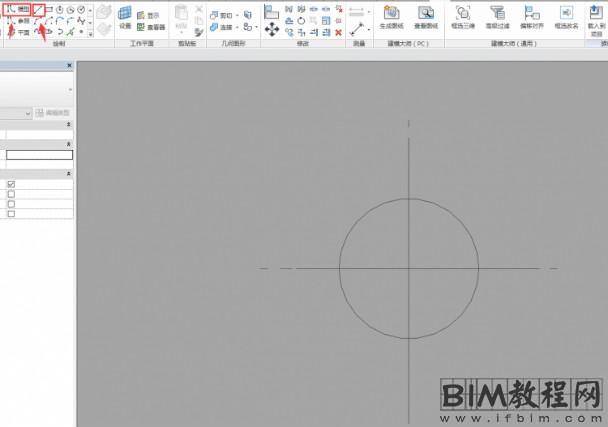

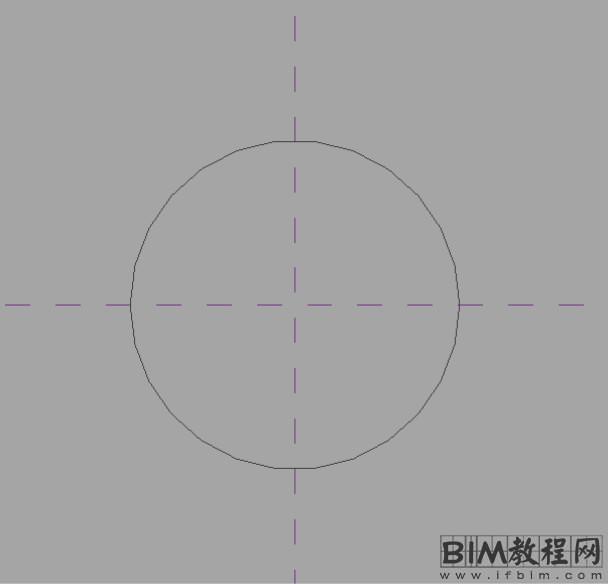

       4、新建一个“公制体量”族，任意绘制一个圆，如图所示。

       5、利用模型线的直线分别把圆的直径绘制出来，如图所示。

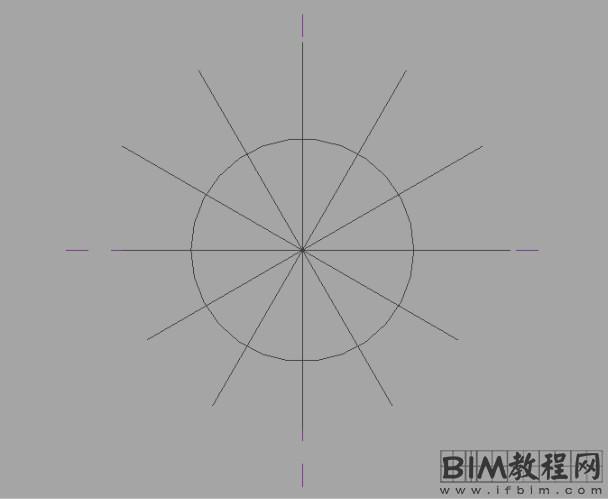

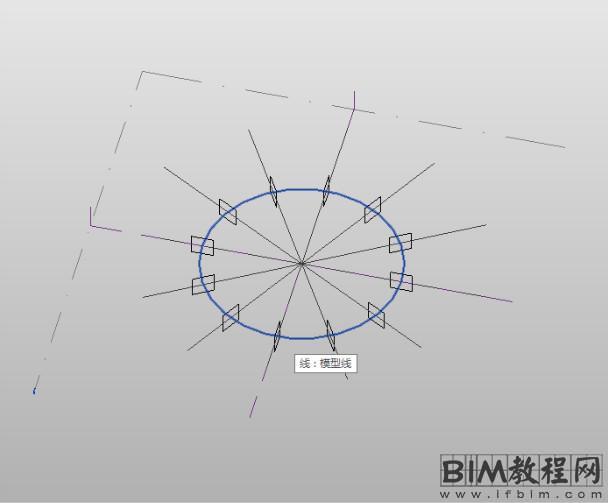

       6、选中直径使其不断的旋转30°,直到如下图为止。

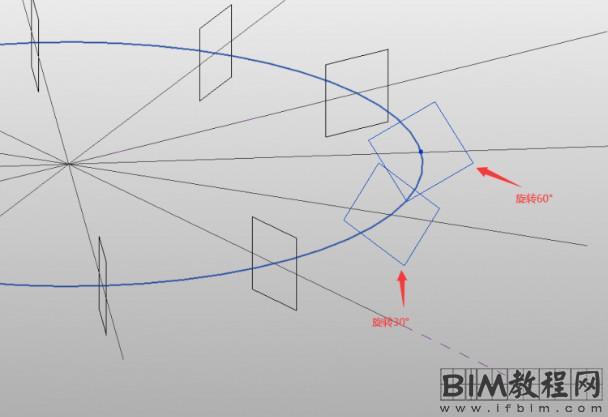

       7、载入之前做的自适应族，将其放置在圆与直径所有交点处，放置好后还需要将一部分旋转30°和60°，如图所示。

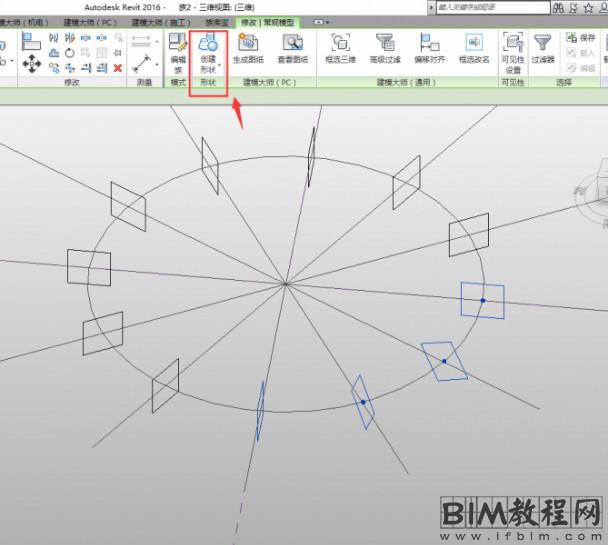

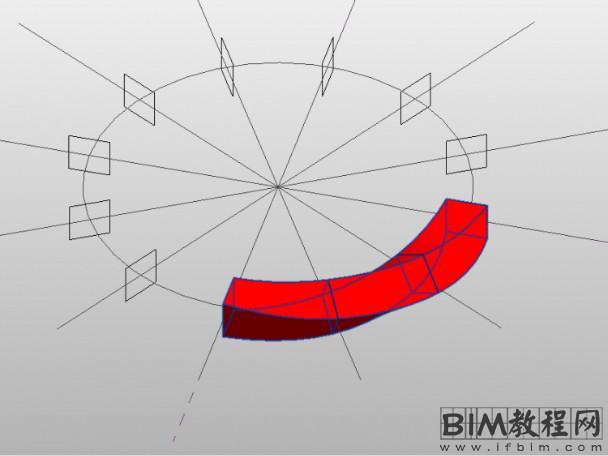

       8、选中这四个图元，选择“创建形状”，即可生成1/4的莫比乌斯环，将其设置为红色，如图所示。

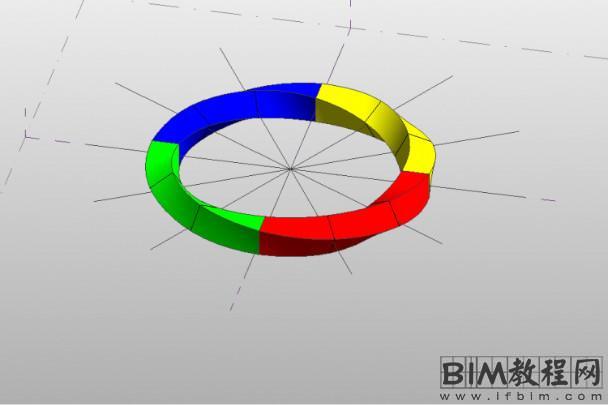

       9、依照上述步骤，生成莫比乌斯环其余部分，并分别设置黄、蓝、绿色，一个完整的莫比乌斯环便完成了，如图所示。
