Revit通过dynamo给房间按顺序命名

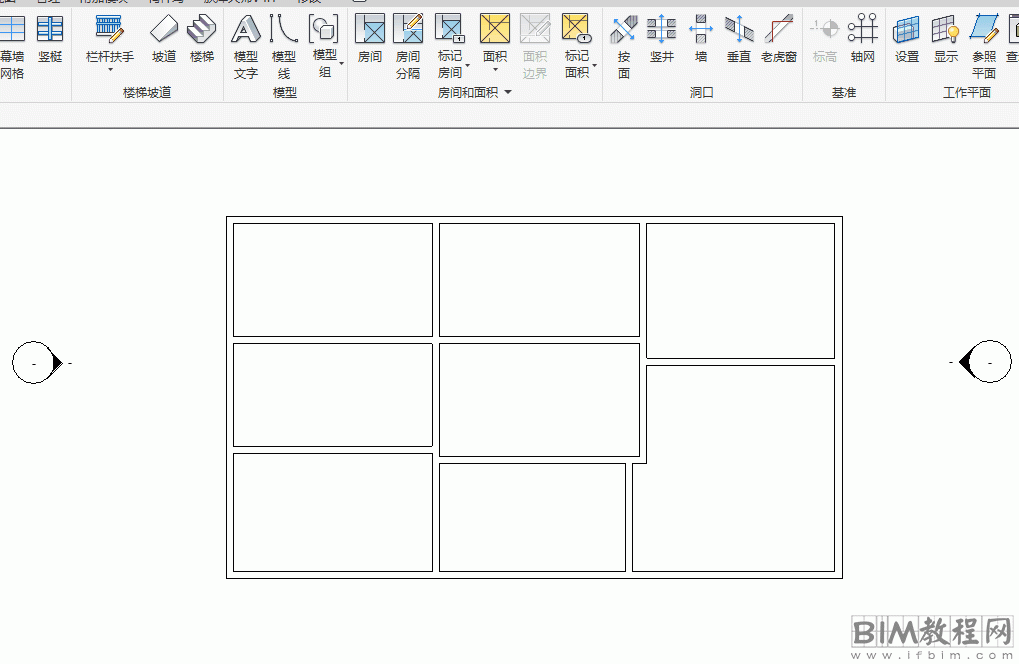

目的：通过绘制的多段线按照多段线穿过的房间顺序给房间命名，房间名称来源excel表格中的房间名称。先看效果

知识点：dynamo中点、坐标、房间、列表、列表排序、交点等

前言：之前也有其他人写过dynamo，这个可能思路不太一样，过程中出现过多次错误，经过修改调试现在基本可以完美命名编号了。

教程如下：

前期需要对项目中的房间做好标记，并沿着你的你要标记的房间顺序画一条多段线，原理是多段线通过房间和房间区域中我们要绘制的图案相交，通过交点判断顺序，排序后加载excel中的数据给房间命名。

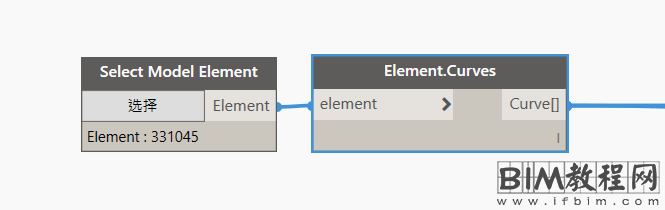

首先我们用【SelectModel Element】节点选择多段线，用【Element.Curves】节点识别选择好的多段线。

用【Categories】节点选择房间节点，用【AllElements of Category】节点把所有房间类型图元都选择，用【Element.Solids】节点获取房间所在的图元。

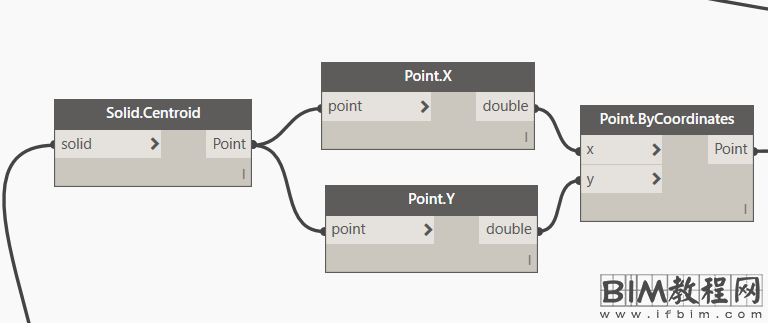

用【Solid.Centroid】节点获得每个房间几何体的中心坐标，用【Point.X】和【Point.Y】节点分离出来中心坐标的X坐标和Y坐标，这样就让坐标落在多段线所在的平面上了，再把获得的新坐标组合起来。

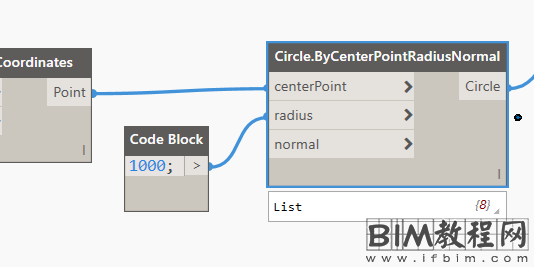

我们用新获得的坐标为圆心画圆，圆会和我们之前绘制的多段线有交点，所以我们之前在绘制多段线的时候尽量要通过房间的中心。绘制圆用【Circle.ByCenterPointRadiusNormal】节点，我们先设置半径为1000看效果。

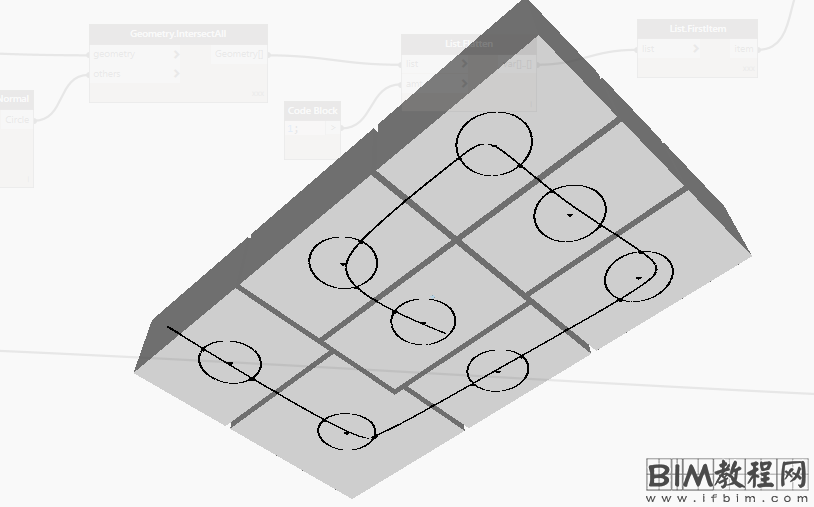

运行效果如下，每个圆和曲线都产生了交点

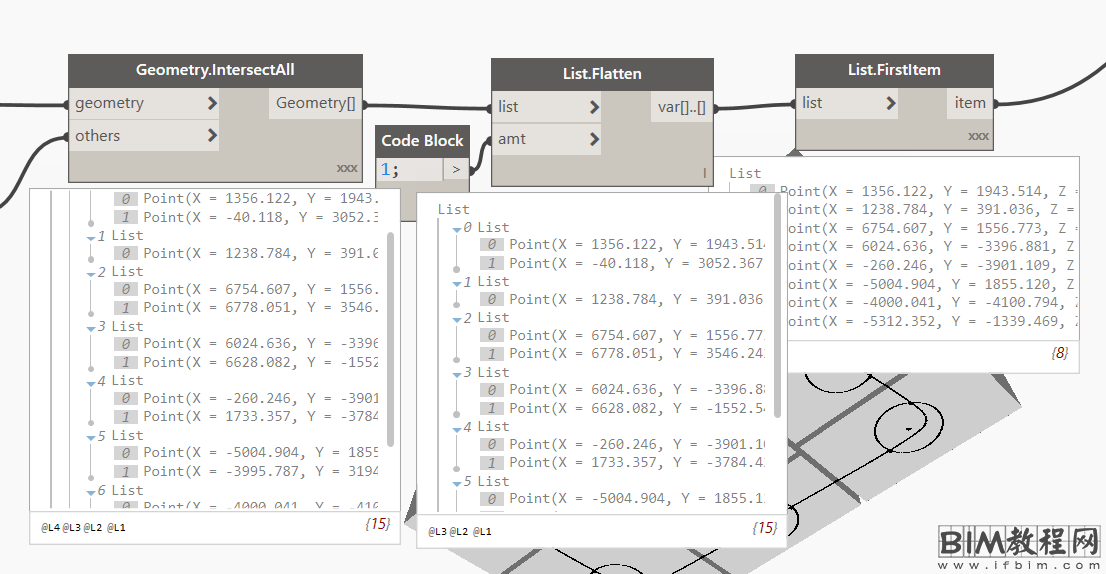

接下来我们用【Geometry.IntersectAll】节点获得交点（获取交点的时候连缀改成叉集），但是交点一般都会有两个，所以我们取每个交点组中的第一组数据即可。过程中要用【List.Flatten】节点将数据维度降低一级。用【List.FirstItem】节点获取交点中的第一个交点。

接下来我们要通过交点处到曲线起点处区间的弧长，判断交点在曲线上所处的次序，才能进行后面的排序。

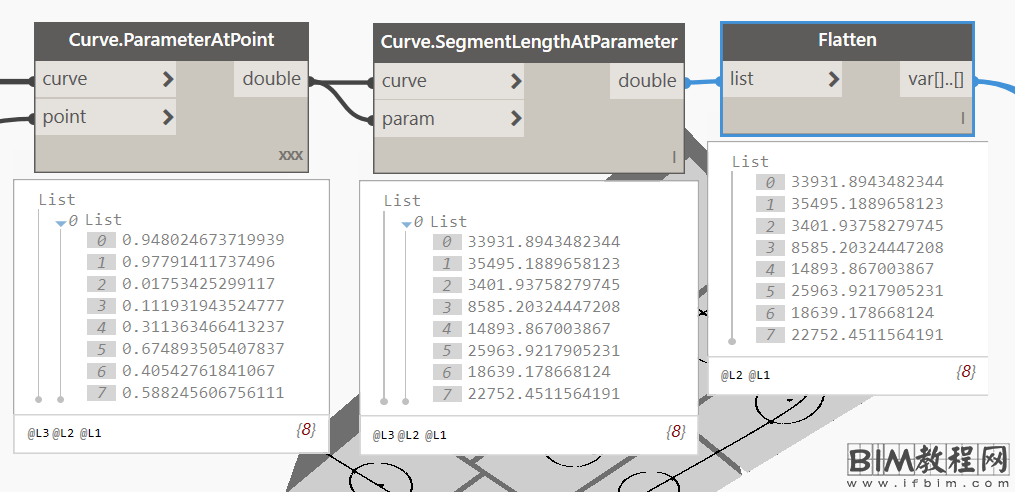

通过【Curve.ParameterAtPoint】节点和【Curve.SegmentLengthAtParameter】节点获得交点处曲线的弧长，并将列表拍平。

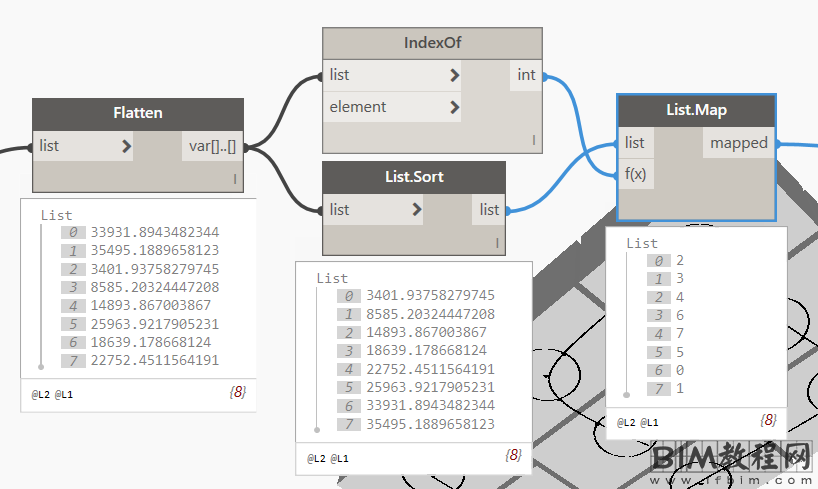

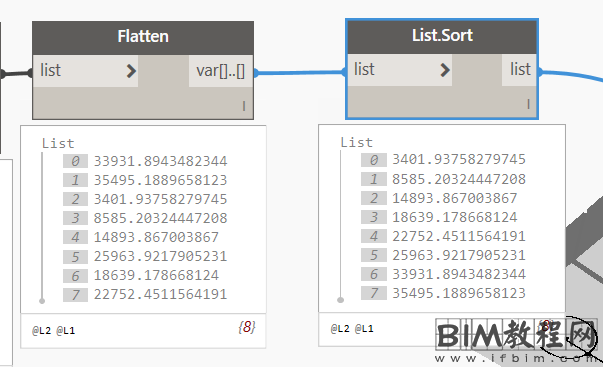

通过【List.Sort】节点将列表从弧长由短到长进行排序

再通过【IndexOf】节点和【List.Map】节点获得排序后的列表数据在排序前列表中的位置

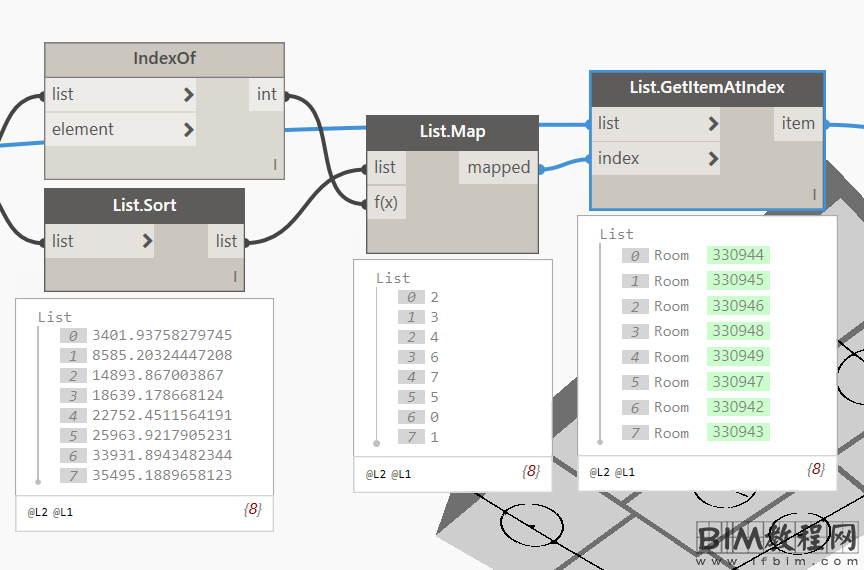

通过【List.GetItemAtIndex】节点将之前房间列表按照获得的list.map中的数据排序

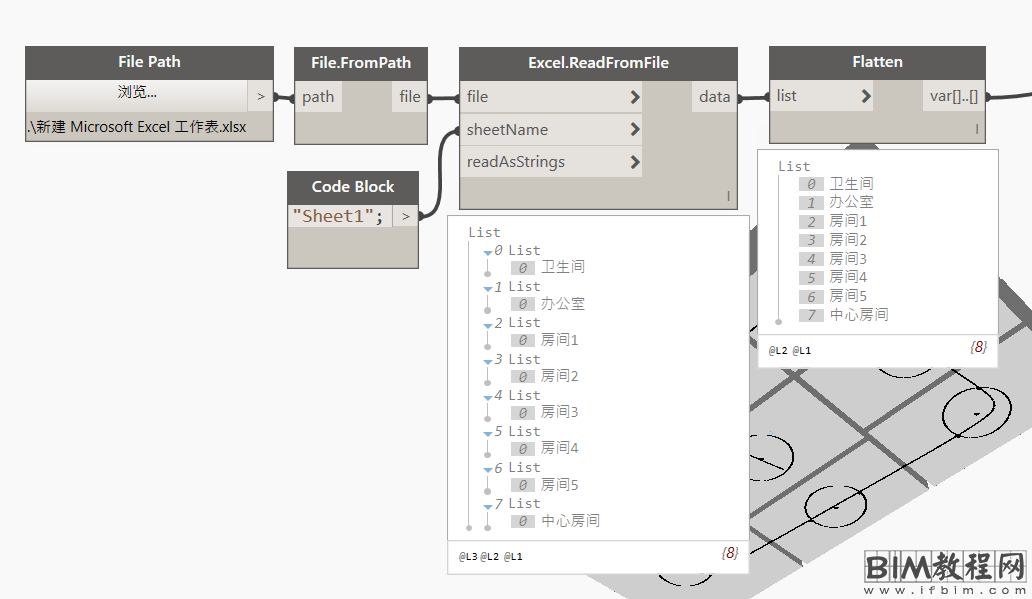

这部分告一段落，我们在Excel中获取原来设置好的房间数据，这个我在之前的相关dynamo的教程中有提及，这里就直接放节点了。

最后一步，通过【Room.SetName】节点将整理好的excel数据给整理好的房间就大功告成了！

这仅仅是一个案例，大家可以通过自己的学习和思考，并将这样的办法应用在其他项目上。

下面是dynamo这个项目的工程文件
