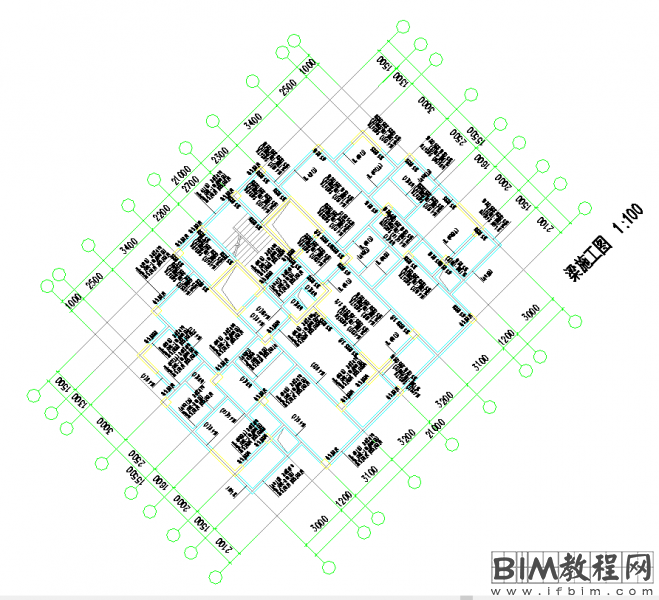

我们将CAD图纸导入Revit进行建模，很多图纸的轴网不是水平竖直的，画起来很不方便。我们可以通过调整Revit视图界面来解决这种问题，并提高建模效率。
1.将CAD图纸导入Revit之后，在平面视图勾选属性菜单“范围”分组下的“裁剪视图”和“裁剪区域可见”。
2.测量好需要旋转的角度，选中绘图区域的剪裁框，使用旋转命令将剪裁框进行旋转。
3.旋转时需要注意，剪裁框旋转的方向为图纸需要旋转方向的反方向。比如，如果我们需要将图纸顺时针旋转45度才能使轴网水平竖直，则此时我们需要将剪裁框逆时针逆时针旋转45度。
4.此方法仅改变当前视图的显示方式，对Revit模型不会有影响，绘制完成之后我们可以使用同样的方式将视图旋转回去。
