在Revit中如何设置全局参数

       在模型中，参数是重中之重，而为了有效的利用参数， Revit在2017及以上的版本添加了一个新的功能——全局参数。全局参数是针对于参数类型的控制，可以控制不同类型图元的变化。下面以长度为例进行讲解。

       1、点击“管理”选项卡下的“全局参数”命令，如图所示。

       2、打开后进入“全局参数”面板，可以新建、编辑和调整全局参数，此处新建一个全局参数，命名为“尺寸”，如图所示。

       3、在绘图区域创建如图所示图元，并添加尺寸标注。

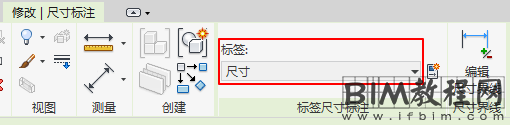

       4、选中尺寸标注，在“标签尺寸标注”面板下“标签”选择参数“尺寸”，观察图元的变化，如图所示。

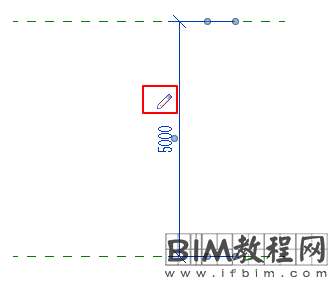

       5、通过点击尺寸线旁的浮动编辑按钮，弹出“全局参数”对话框，可以对全局参数值进行修改，如图所示。

       6、修改完成后点击“确定”，图元变化如图所示。

       意义：通过学习上述讲解，学会了全局参数的使用，在建模过程中可以通过创建全局参数的方法来控制图元，加快建模速度。
