在Revit中怎样解决圆与多边形融合的问题

       一般情况下多边形与圆融合会出现如图所示效果,是因为多边形的顶没有平均分布在圆上,下面讲解如何解决圆与多边形融合的问题。



在Revit中怎样解决圆与多边形融合的问题

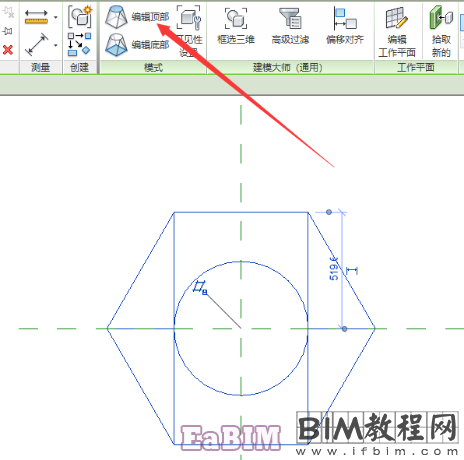

       1、绘制完这样的模型后,返回参照标高,选中模型,点击“编辑顶部”,如图所示。



在Revit中怎样解决圆与多边形融合的问题



在Revit中怎样解决圆与多边形融合的问题



       2、用直线连接多边形对角(若多边形是奇数边,连接圆心与多边形顶点),如图所示。



在Revit中怎样解决圆与多边形融合的问题

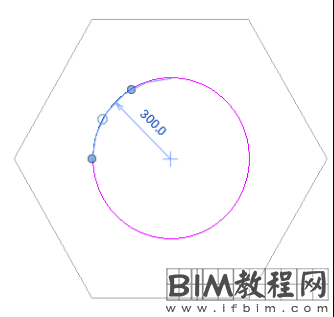

3、点击拆分图元命令,在直线与圆的交点进行拆分,并**绘制的对角直线,如图所示。



在Revit中怎样解决圆与多边形融合的问题



在Revit中怎样解决圆与多边形融合的问题

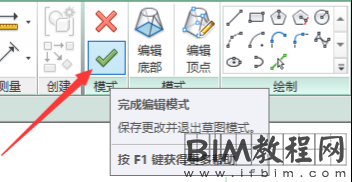

       4、点击完成编辑模式,这类问题就解决了,如图所示。



在Revit中怎样解决圆与多边形融合的问题



在Revit中怎样解决圆与多边形融合的问题



       意义:通过学习上述讲解,解决了圆与多边形融合的问题,方便在创建适合工程项目的族。
