Revit剪切怎么用？关于Revit中梁、柱自动剪切的问题

    来源丨益埃毕杯2016年全国大学生Revit作品大赛技术支持组

    关于Revit中梁、柱自动剪切的问题

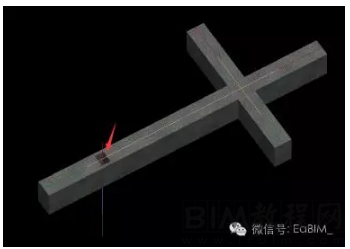

    当梁彼此相交时，会出现某些不能自动剪切的情况。

    有时在项目中使用柱子与梁相交时，也会出现无法直接剪切的情况。（备注：都是材质相同的混凝土-预制混凝土）

    在经过修改后可达到如下图所示结果

    测试情况及知识补充如下：

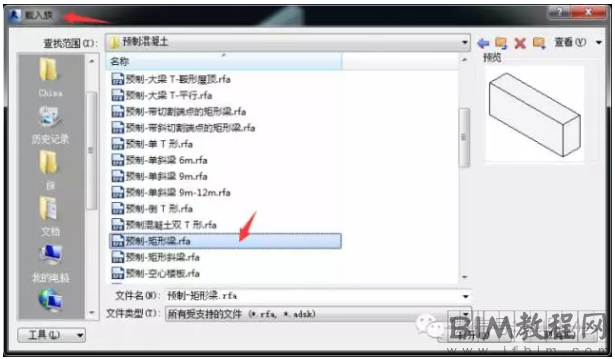

    载入矩形梁

    载入预制-矩形梁、预制-矩形柱后进行放置，发现柱与梁之间并没有进行自动剪切并未

    原因：选用的“用于模型行为的材质”必须为“混凝土”，而跟实体采用的材质无关。

    编辑柱族，将其尺寸调小后

    更改柱、梁族的“用于模型行为的材质”均为“混凝土”

    再次载入到项目中

    知识补充：关于载入时以族中的空心进行剪切

    1.在“族类别和族参数”对话框中，选择“加载时剪切的空心”并单击“确定”。

    2.单击“修改”选项卡下“几何图形”面板中“剪切”的下拉列表（剪切几何图形）。

    注意：如果实例有多个未附着的空心，所有这些空心都将参与到剪切中。
