Revit中图元可见性层次替换

       在使用Revit建模过程中,有些图元的部分构件要求在平面显示,在立面或三维视图不显示,或者在粗略模式不显示,精细模式显示,例如门族,门平面表达在平面视图显示,在立面、三维视图不显示,门开启方向在立面视图显示,在平面、三维视图则不显示,或者门的详细构造,例如门把手在平面视图“粗略”模式不显示,在“精细”模式显示,那么怎么控制呢?下面进行简单讲解。

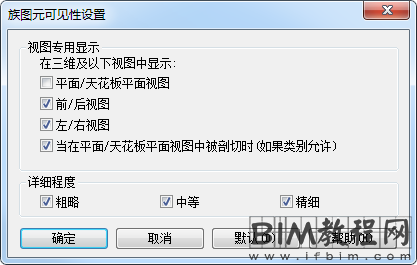

       1、在对族进行编辑的过程中,选中需要设置可见性/图形替换的图元,例如门构件的门把手,在“属性”面板中“图形”栏中,点击“可见性/图形替换”后的“编辑”命令,弹出“族图元可见性设置”对话框,如图所示。



Revit中图元可见性层次替换



       2、“族图元可见性设置”对话框中,分为“视图专用显示”和“详细程度”。如若取消勾选“平面/天花板平面视图”、“前/后视图”、“左/右视图”和“当在平面/天花板平面视图中被剖切时(如果类别允许)”,则该构件在想对应的视图则不显示(其中“当在平面/天花板平面视图中被剖切时(如果类别允许)”表示允许被剖切的构件在平面/天花板平面视图被剖切时,可以控制其在剖面视图的显隐)。

       3、在不取消勾选“视图专用显示”的情况下,如若取消勾选“粗略”、“中等”、“精细”,例如取消勾选“粗略”,该构件在项目中,“详细程度”为“粗略”模式,则不显示。

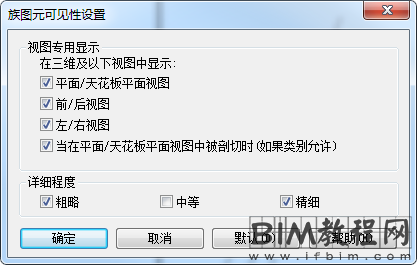

       4、例如,将门的门把手在族编辑过程中,将“可见性/图形替换”下“详细程度”中“中等”取消勾选,如图所示。



Revit中图元可见性层次替换

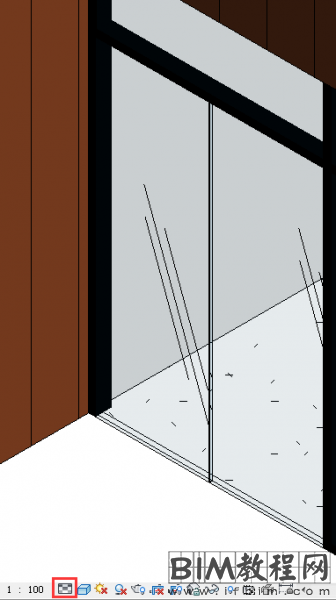

       5、编辑完成后,载入到项目中,例如三维视图中,将“详细程度”切换为“中等”,门把手则不显示;切换为“粗略”或者“精细”,门把手则显示,如图所示。



Revit中图元可见性层次替换 Revit中图元可见性层次替换



       意义:学习上述文章,了解到在进行族编辑的过程中,通过对构件的“可见性/图形替换”进行设置,可以控制构件在项目中相对应视图的显隐,同时,如果遇到构件在项目中不显示的情况,除了查看项目中视图的可见性控制,还需要查看该构件族中的“可见性/图形替换”的设置。
