Revit中如何简便出管综平面图

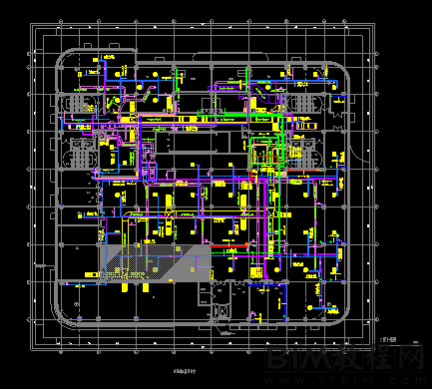

       管综优化平面图是给施工单位出具便于各专业人员了解某区域所有管线的全专业图纸。



Revit中如何简便出管综平面图



        以往的方法是先单专业各出一张,标注,然后综合平面图出一张。这样比较繁琐、重复。

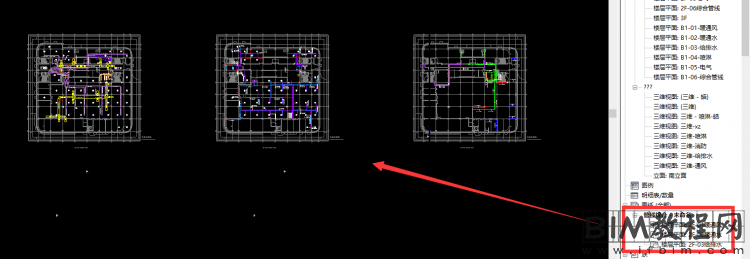

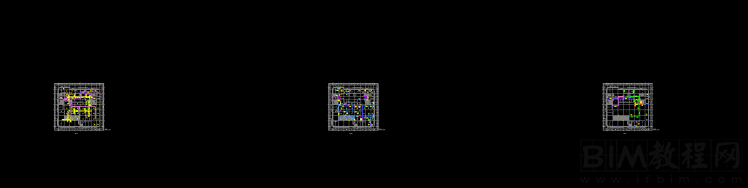

        这次给大家带来一个简便方法,把各专业处 理完成后,创建一张综合图纸,然后需要的几个视图全部拉进管线综合图纸里。



Revit中如何简便出管综平面图

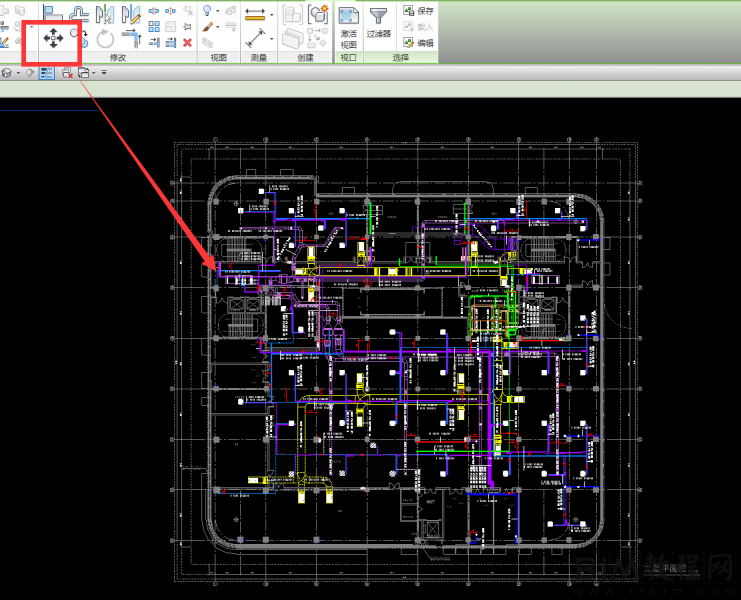

       完成以后,在管线综合图中把三个视图重叠在一起。



Revit中如何简便出管综平面图

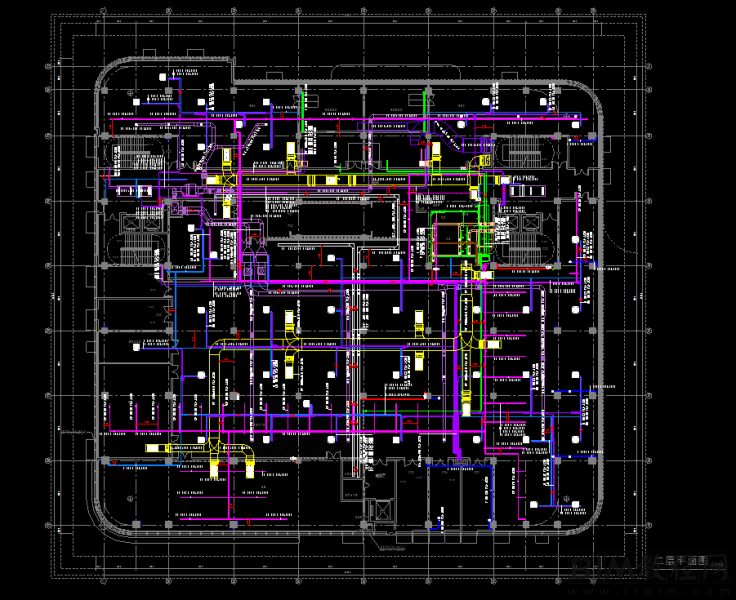

       然后导出图纸就可以了,导出的图纸在模型里是三张单独的处 理完成的图纸,在布局里面是重叠在一起的管线综合图纸。



Revit中如何简便出管综平面图



Revit中如何简便出管综平面图



       意义:通过学习上述文章,了解到由原本的出多张图,经过上述操作变成现在多张重合到一块,然后导出一张图纸,简单明了。而且在出图过程中,不同专业的模型需要修改设置复杂的可见性、过滤器,相对来说,上述方法更为简便。
