Revit范围框怎么使用？解锁你不知道的Revit范围框功能

    Revit的范围框（SCOPEBOX）在平面视图开启的情况下：视图-创建-范围框

    在普通中小项目里，不是必须使用范围框这个功能。

    设计师偶尔想试着用一下，发现它并不是想象中那样，常常不了了之。

    有时候还嫌弃别人做好的“绿盒子”，给统统删掉了（小心被扁）。

    但当一个项目中需要在大量平面里设定统一的视图裁剪，一个个编辑裁剪区域边界线，即便可以复制粘贴边界草图，也是一个非常浪费时间的过程。

    随项目进展，如果这个裁剪边界需要改变的话，所有之前的编辑工作又得重新经历一次……

    △编辑平面裁剪区域

    这时候使用范围框就会简单很多，包括遇到裁剪范围修改的时候，使用范围框也会事半功倍。

    我们在平面视图里创建范围框（绿色虚线），范围框有高度，在三维视图里可以看一个绿盒子。

    与这个绿盒子相交的平面视图内都可以看到这个范围框。

    在这些平面中应用范围框即可达到统一裁剪的目的。范围框具有更高的视图裁剪权限，这时候“裁剪视图”选项会被冻结。

    除视图以外，轴网和标高也可以被范围框裁剪，此功能可以批量对齐轴网和标高的三维边界，使之在视图中整齐划一。

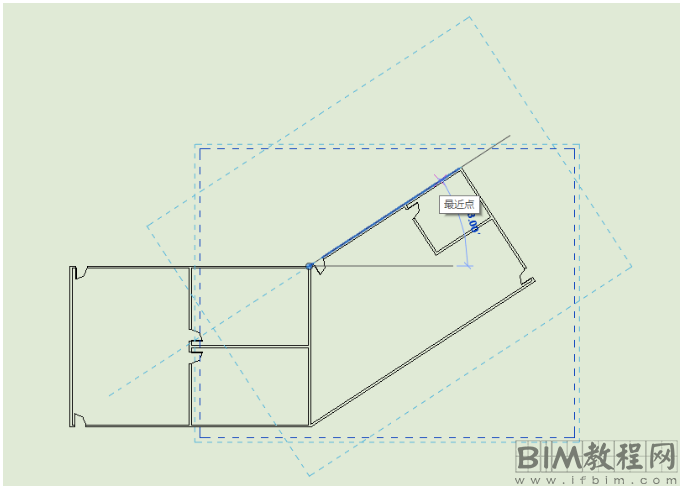

    在平面构件非正交的项目里，应用旋转后的范围框还可以便捷的旋转视图方向。

    上述这些是我们最常用到的范围框功能。

    范围框还有其它一些用法，比如它对参考面的影响类似于轴网和标高；

    范围框属性里的“视图可见”编辑，

    可以控制应用了这个范围框的轴网、标高和参考面在某个视图里的显隐；

    三维视图也可以应用范围框等等。

    大家可以慢慢探索。
