在Revit中如何创建浮雕墙体

       在创建项目的过程中，会需要创建表面有造型的墙体。那么本章将讲解如何在Revit中创建浮雕墙体。

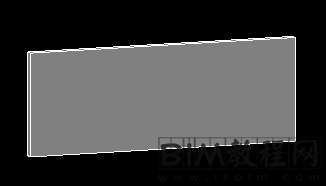

       1、在项目中创建一面有多层构造、合适尺寸的墙体，如图所示。

       2、然后将该墙体创建零件，如图所示。

       3、选中绘制的墙体“分割零件”，如图所示。

       4.选择“编辑草图”设置工作平面，然后将墙体分割为两层，完成编辑，如图所示。

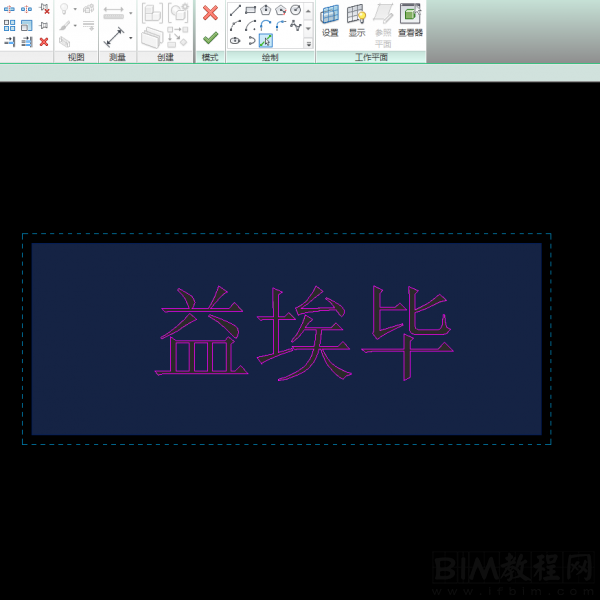

       5、选中分割后的其中一面墙体，再次“分割零件”，设置合适的工作平面，使用“编辑草图”绘制出需要的浮雕文字或图案，完成编辑，如图所示。

       6.选中不需要的墙体，点击“排除零件”所需要的浮雕墙体绘制完成。

       7、最终效果如图。

       意义：通过学习上述文章，可以学习到，通过使用Revit中的“零件”功能创建出例如文中的浮雕墙。在实际工程中，也可以通过使用“零件”功能创建出造型墙，同样可以将楼板进行分割零件，做造型装饰地板。
