Revit零件有什么用?关于在Revit中如何利用创建零件来标注模型

    在建模过程中,有些时候需要对模型材质进行标记。那怎么对材质进行标记呢?下面来讲解一种方法。

    1、拼揍一个阳台出来,再建一个族作为阳台栏杆护脚。护脚加个长度参数,材质由里向外分别是混凝土,现场浇注-C30、水泥砂浆、花岗岩、挖方、抛光,如图所示。



    2、然后把栏杆护脚载入项目中,如图所示。

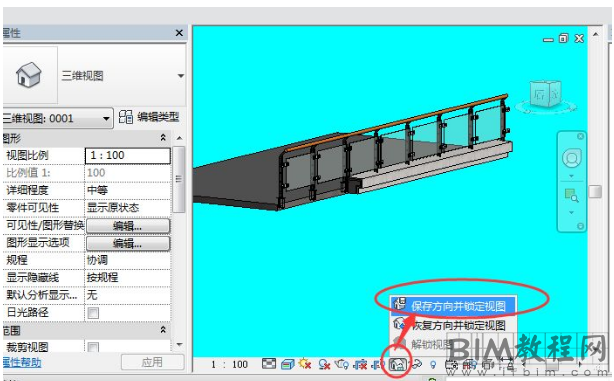

    3、选择阳台栏杆及护脚,调整好角度,在操作窗口下面工具栏,找到解锁的三维视图,在里面选择保存视图并锁定视图,如图所示。


    4、选择栏杆扶手,在修改选项里找到创建零件,把场景中族**开了。选择栏杆护脚,在修改选项中找到编辑分区,可以把面层距离调整下,如图所示。



    5、最后在注释选项中找到材质标记一一标记即可,如图所示。



    意义:通过学习本篇文章,不仅学会了对模型进行材质标记,还了解到了如何创建零件,方便以后建模使用。
