Revit一开始接触的时候，经常遇到绘制图形提示不可见，又或者三维模型中存在的构件，在对应标高的平面视图找不到。这次，我们就一次性把这些“小妖怪”一网打尽。
01、平面视图中视图范围设置不正确

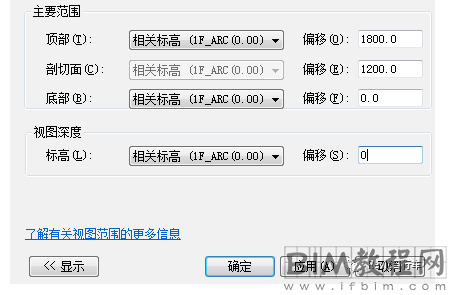

建筑结构模型常见的视图平面有两种，建筑平面图和结构平面图，前者基于底部向上剖切，后者基于顶部向下剖切，视图范围可以共有四个参数，根据具体情况微调。（以下顶部①，剖切面②，底部③，视图深度④）
图片来源软件F1，侵删
建筑平面图、墙柱平面图推荐设置
结构梁、板平面图推荐设置
02、临时隐藏图
在浏览模型时，遇到复杂区域，可以暂时性地隐藏部分图形，便于浏览、观察模型。
临时隐藏图形（快捷键HH），重设临时隐藏/隔离（快捷键HR）
注
若是临时隐藏，视图界面左上角会有“临时隐藏/隔离”的红色字样，且重新打开模型，会恢复显示。
03、隐藏和恢复隐藏
不同于第二点的“临时性”，隐藏图形，即使重新打开软件也是隐藏状态。但值得注意的是，隐藏效果只针对当前视图，不同视图之间并不影响。（如：在建筑平面图中隐藏门窗，在三维视图门窗可见）
隐藏（快捷键EH），显示隐藏的图元（快捷键RH），（选中）取消隐藏（快捷键EU）
04、剖面框和裁剪框
这个可以这么理解，在这个范围内的图形可见，在范围外的图形不可见。
05、规程影响可见
这一点似乎只针对墙构件，Revit区分了建筑墙和结构墙，图形上二者没有什么区别，但是使用结构墙布置，属性栏默认勾选“结构”属性。那么没有勾选“结构”的墙体在规程=“结构”的情况下不可见。
Revit区分建筑墙和结构墙
结构墙则默认勾选
规程为结构
补
布置当前层墙体、或者是结构柱时候，默认是按“深度”放置，建议注意，并改成“高度”。
06、可见性/图形替换
Revit对每一类构件做好归类，相当于AutoCAD内的layer图层系统。这是墙柱定位图的“可见性/图形替换”菜单，勾选“墙”和“结构柱”，那么对应的视图不会显示除此之外的构件，比如梁构件（结构框架）和楼板结构。
07、设计选项
关于设计选项我也在想这个点放在这里合不合适，经过琢磨之后，确实这个功能也会影响图形的可见性。简单举个例子，屋面想做一个遮雨棚架，有不同选择方案，我可以在“设计选项”中建模，然后对比。这个功能更多用于方案推敲，如外立面造型方案，对于大型项目的外立面选型，也能够起到一个很好的作用效果。
屋面棚架方案对比，玻璃顶VS膜屋顶
