REVIT怎么设置项目原点?Revit软件中如何更改项目原点

    导读

    如果我们已经开始项目设计了,各个专业的模型已经连接并搭建了部分或者全部的模型,这种情况下肿么更改原点的位置并使各专业文件统一原点呢?下面我们就来了解一下具体的操作步骤。

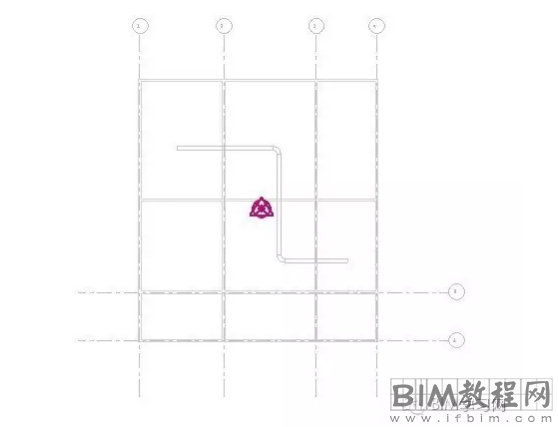

    在项目设计进行了一段时间我们链接了建筑的模型,并绘制了机电专业的风管、管道,放置了设备,这是我们发现原点居然不在我们想要设置的1轴与A轴交叉点处。此时我们可以看到Revit中项目原点所在的位置;


    这时,利用Revit自带的项目原点,我们可以快速的重定位项目原点的位置;

    首先,我们选中项目原点的圆形图标,可以看见当前项目原点的设置;


    单击图中的别针图标,将项目原点与模型的相对位置取消锁定。此时别针上会出现一个斜线来表示锁定解除;


    然后,我们就可以放心的将此圆形项目基点移动到1轴与A轴交叉的位置;


    此时,我们可以看到项目基点的坐标居然变成了-XXXXX,-XXXXX;

    接下来,我们单击别针图标,将项目基点与模型之间的相对位置锁定,并将其北/南坐标、东/西坐标均修改为0;.

    特别提示,这里一定要先点击别针进行锁定,然后再改坐标;

    完成操作后可见下图样式;


    这时,我们已经把项目的原点修改到我们的1轴与A轴交叉处了;

    那么其他专业的坐标还没变,怎么办呢?

    当然,我们可以通知其他的专业同样完成以上步骤来进行坐标的统一,并重新使用“原点到原点”的方法链接文件;

    其实,我们还可以利用软件的坐标发布功能,方便的修改链接进来的其他专业模型的原点;

    选择“管理”面板上的“发布坐标”命令;


    拾取想要统一坐标的链接文件,在弹出的“位置、场地和气候”对话框中选中(当前)位置,确定后即可将我们修改好的坐标发布给其他专业的模型了;


    保存或者关闭我们的模型时,会弹出位置定位更改的对话框,提示我们保存其他专业的链接模型文件的位置。选择“保存”即可将新坐标保存到其他专业的模型文件当中(当然,你要首先保证对于链接的模型文件具有“写”的权限;


    同方法可以将此坐标共享给所有专业,达到坐标统一的效果。
