    1.问题描述

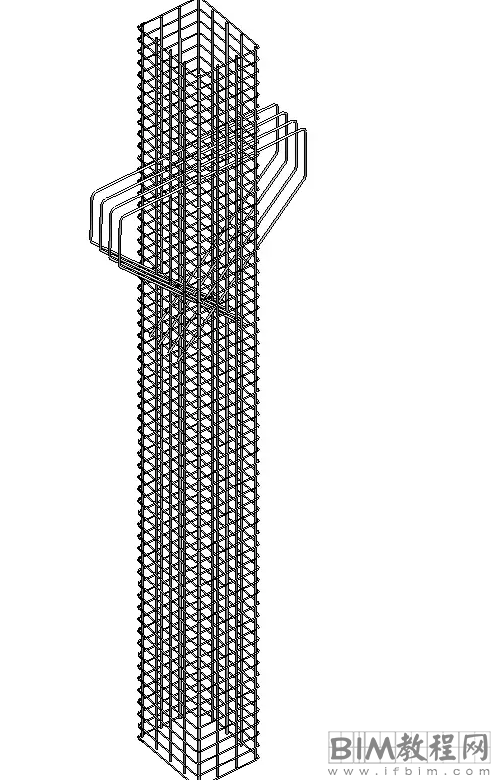

    Revit软件中已经完成钢筋混凝土牛腿柱的建模设计,如下:


    预期在此基础上,统计钢筋算量:

        种类

        数量

        长度

    2.技术背景

    Revit中的算量统计可自动执行,功能模块在【视图】-【明细表】


    3.解决方案

    算量表的生成,实际上是从数据库中查询相关信息,汇总展示。关键在于合适的字段选取:

        明细表类型:结构钢筋

        钢筋字段:

            族与类型

            数量

            钢筋总长度

    4.实施示例

    4.1明细表创建

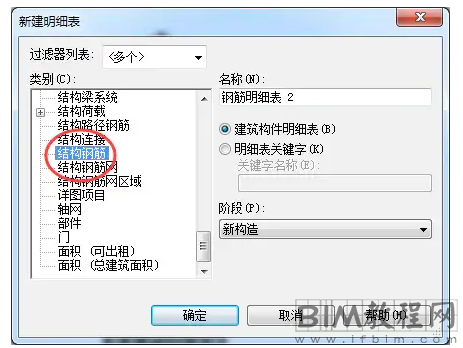

        创建【明细表】


        类别:结构钢筋


        字段选择,确定明细表中要显示的数据项目


        明细表生成


        标题修改

    4.2汇总表创建

    汇总统计同一类钢筋的算量数据:

        排序/成组


        汇总表


    此处汇总表中,HRB400的两种钢筋数量统计有误。

    4.3插入图纸

        创建图纸

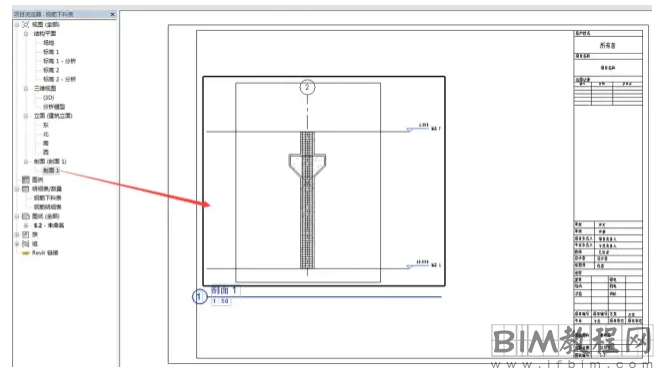

        剖面图放置


        明细表放置


    在Revit中,剖面视图、明细表等都属于视图元素。从项目浏览器中直接拖入图纸即可。
