Revit路径设置怎么做?Revit参数化路径与后期运用

不少小伙伴都接触过Revit建模,有些甚至都参与过不少项目,也建了不少模型了。今天的内容,我们准备用提问的方式来展开。

    问题1:你有没有受过模型精度的困扰?

我们建模的时候,多数以图纸表达为目的,能呈现结果就可以了,这就导致实际建模中墙、梁、板、设备经常发生碰撞,碰撞检查也是尽量抓大面,要不然一个点一个点处理下来,加班加点也不一定能解决。

当你的模型有重叠面,或者不平整时,看着糟心,渲染也会有点小麻烦。即便这些都可以克服,那模型之后的应用分析,算量又该怎么办呢?

    问题2:你怎么来做重复性的建模工作?

小模型还好说,大模型里的重复工作最糟心,我们总希望做一些有挑战的工作,但是机械式的放柱子、放基础,谁又没有干过呢?

    问题3:你有没有查找过Revit建桥的方法或者视频?

大家都知道Revit做路桥不专业,能有条件当然愿意用更专业的软件,可奈何现实残酷,软件不够用,东西咱们还得做。

网上能找到的大多都是只写一个笼统的思路,或者简单快速的做一个演示,但实际怎么来实现,没有一套详细系统的操作流程,琢磨半天还是管中窥豹,等自己上手就左右都不舒服了。

    这三个问题都有一个比较好的答案:用参数化来实现。

Revit里边做参数化有一个很好的搭档,从Revit2017版开始,就把它作为管理选项卡里的一个功能,集成到了Revit里,它就是Dynamo。

今天我们给你带来的课程叫「Dynamo简支梁桥建模」,这是一个实战案例课,通过这个课程,你可以更深的体会模型精度的控制,处理重复建模的方式,怎样使用excel数据表格,通过Dynamo来控制Revit,这里边还会涉及到一些「烧脑」的计算,以及建模思路的讲述。


    模型需要软件建立,而桥梁建模一般是选取A家软件或B家软件,而这两种软件的优劣也很明显。

A家软件的缺点是自带的「积木」太少,不足以支撑起路桥专业的建模,优点是我们可以自制「积木」或借用「积木」。而B家软件的优点是「积木」足够多,缺点是一个字「贵」,并不是每个公司都用得起。

这套课程并不能解决用不起B家软件的问题,但却可以让你充分使用A家软件的功能做出一座桥。

Revit中的「积木」也就是族了。房屋的族与桥梁的族有很明显的不同,房屋构件的族一般是横平竖直,桥梁因为存在超高和曲线,所以桥梁的族会存在坡度,夹角,悬臂,这就对于精度有了比较高的要求,拖拖拽拽式的建模方法显然不太适合。


    做出了族之后,还需要将族放到项目中正确的位置定位,你看,又是对于精度的要求。

由于桥梁存在各类坡度,定位也并不是一件容易的事儿,往往是画了一堆定位的参照平面偏偏最后还是放错了位置,这里就需要请出Dynamo了。


    Dynamo可以提高Revit的使用效率,拓展Revit的可操作性。可以想象一下,再算「1+1=?」这种简单运算的时候,你可以脱口而出:「2」,但面对复杂一点的运算比如「1234*4321=?」呢?

相信大多数人会默默掏出手机,打开计算器。Dynamo就是我们在Revit中的计算器,在课程中会向你讲解如何对各种不同的构件进行定位,用Dynamo定位可以规避手工放置的种种问题,使你的模型精度达到一个手工建模无法完成的地步,并且放置的过程往往只需要几秒,减少在模型上耗费的时间。


    还有就是是数据的录入,BIM模型与其他模型的区别就是包含了信息,这就要求模型中要包含准确的数据。课程中会使用Dynamo进行数据的录入,这么做的好处有两点:「准」、「快」。

这里的「准」就不解释了,我们谈一谈「快」。如果你经常使用Revit,那么一定知道当项目的大小达到一定程度时,每录入一个数据Revit会卡顿一下,这种卡顿非常微小但也很明显,如果一直在这种情况下工作心情会很不好,重复的操作也非常低效。不妨试一下用Dynamo批量录入,会让你的工作轻松不少。

Dynamo可以为revit提供额外的精度和进度,实际运用到项目中,可以极大地延长BIM产业链,加快前期工作,为后期运维做出贡献,当然BIM不是悬浮的空中阁楼,归根到现实运用中,有哪些应用点,这里主要阐述后期运用部分并一一举例。

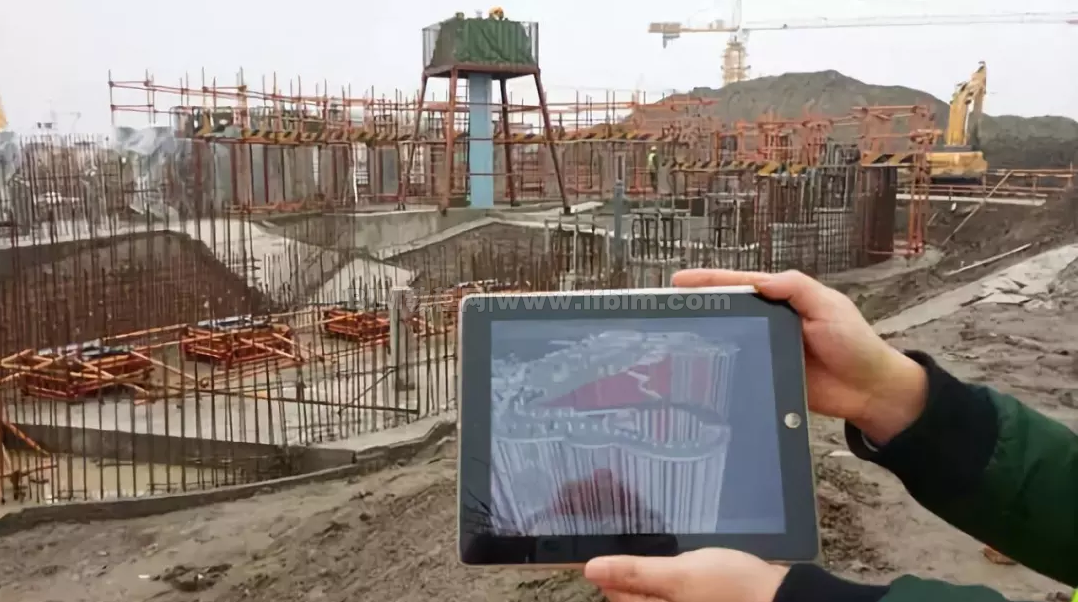

    1.施工现场配合

BIM不仅集成了建筑物的完整信息,同时还提供了一个三维的交流环境。与传统模式下项目各方人员在现场从图纸堆中找到有效信息后再进行交流相比,效率大大提高。BIM逐渐成为一个便于施工现场各方交流的沟通平台,可以让项目各方人员方便地协调项目方案,论证项目的可造性,及时排除风险隐患,减少由此产生的变更,从而缩短施工时间,降低由于设计协调造成的成本增加,提高施工现场生产效率。


    2.竣工模型交付

建筑作为一个系统,当完成建造过程准备投入使用时,首先需要对建筑进行必要的测试和调整,以确保它可以按照当初的设计来运营。在项目完成后的移交环节,物业管理部门需要得到的不只是常规的设计图纸、竣工图纸,还需要能正确反映真实的设备状态、材料安装使用情况等与运营维护相关的文档和资料。BIM能将建筑物空间信息和设备参数信息有机地整合起来,从而为业主获取完整的建筑物全局信息提供途径。通过BIM与施工过程记录信息的关联,甚至能够实现包括隐蔽工程资料在内的竣工信息集成,不仅为后续的物业管理带来便利,并且可以在未来进行的翻新、改造、扩建过程中为业主及项目团队提供有效的历史信息。


    3.维护计划

在建筑物使用寿命期间,建筑物结构设施(如墙、楼板、屋顶等)和设备设施(如设备、管道等)都需要不断得到维护。一个成功的维护方案将提高建筑物性能,降低能耗和修理费用,进而降低总体维护成本。BIM模型结合运营维护管理系统可以充分发挥空间定位和数据记录的优势,合理制定维护计划,分配专人专项维护工作,以降低建筑物在使用过程中出现突发状况的概率。对一些重要设备还可以跟踪维护工作的历史记录,以便对设备的适用状态提前作出判断。


    4.资产管理

一套有序的资产管理系统将有效提升建筑资产或设施的管理水平,但由于建筑施工和运营的信息割裂,使得这些资产信息需要在运营初期依赖大量的人工操作来录入,而且很容易出现数据录入错误。BIM中包含的大量建筑信息能够顺利导入资产管理系统,大大减少了系统初始化在数据准备方面的时间及人力投入。此外由于传统的资产管理系统本身无法准确定位资产位置,通过BIM结合RFID的资产标签芯片还可以使资产在建筑物中的定位及相关参数信息一目了然,快速查询。


    5.空间管理

空间管理是业主为节省空间成本、有效利用空间、为最终用户提供良好工作生活环境而对建筑空间所做的管理。BIM不仅可以用于有效管理建筑设施及资产等资源,也可以帮助管理团队记录空间的使用情况,处理最终用户要求空间变更的请求,分析现有空间的使用情况,合理分配建筑物空间,确保空间资源的最大利用率。


    6.建筑系统分析

建筑系统分析是对照业主使用需求及设计规定来衡量建筑物性能的过程,包括机械系统如何操作和建筑物能耗分析、内外部气流模拟、照明分析、人流分析等涉及建筑物性能的评估。BIM结合专业的建筑物系统分析软件避免了重复建立模型和采集系统参数。通过BIM可以验证建筑物是否按照特定的设计规定和可持续标准建造,通过这些分析模拟,最终确定、修改系统参数甚至系统改造计划,以提高整个建筑的性能。


    7.灾害应急模拟

利用BIM及相应灾害分析模拟软件,可以在灾害发生前,模拟灾害发生的过程,分析灾害发生的原因,制定避免灾害发生的措施,以及发生灾害后人员疏散、救援支持的应急预案。当灾害发生后,BIM模型可以提供救援人员紧急状况点的完整信息,这将有效提高突发状况应对措施。此外楼栋自动化系统能及时获取建筑物及设备的状态信息,通过BIM和楼宇自动化系统的结合,使得BIM模型能清晰地呈现出建筑物内部紧急状况的位置,甚至到紧急状况点最合适的路线,救援人员可以由此做出正确的现场处置,提高应急行动的成效。
