Revit如何画机房布线图?关于Revit机房如何为管线添加标注

    来源丨益埃毕教育

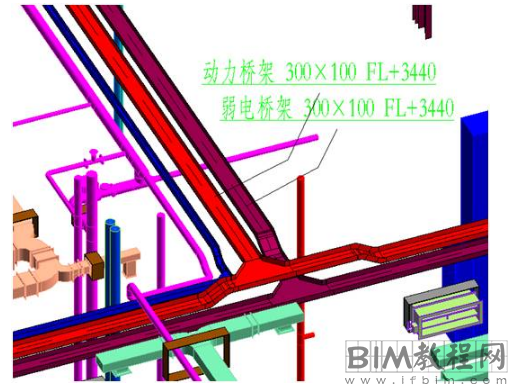

    这个技巧在一般对于复杂机房中,将设备和管线排布完成后,在三维视图中添加标注,可以清晰了解到管线的种类以及设备型号相关信息。

    Revit中在二维界面添加标注,往往在管线复杂的情况加上标注会有表示不清楚,这是加三维中加上标注,会有清晰表达的效果。下面介绍如何在三维中添加标注。

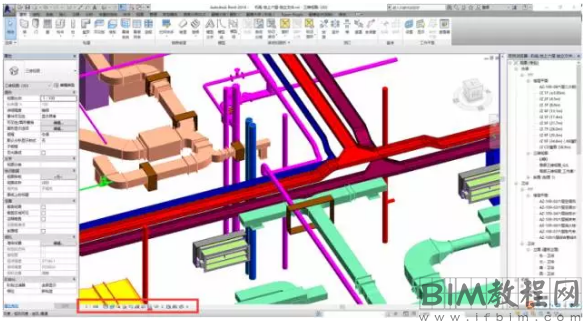

    1.首先选定好角度,然后在三维界面将其锁定。

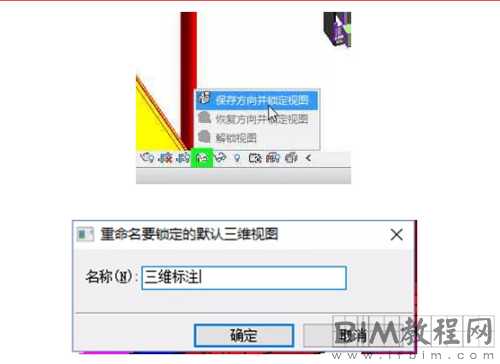

    2.点击,选择保存方向并锁定视图,输入名称点击确定。


    3.这时,在三维界面中可以放大缩小和移动,但是不能任意调角度,就可以对其添加标注。
